桥梁钢管拱肋加工及储运示意图

chenzebin陈发表于2012-8-20 990人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明: 　　1、本图尺寸均以厘米计。　　2、当侧拼单元施工完成分段后，用龙门架放置在贮梁底胎上，同时在此完成防腐的大部分工作。　　3、本图钢管以买成品考虑，如果现场卷制，则需另设一钢管加工厂。　　4、钢管运输由栈桥...

桥梁钢吊箱总体布置图

chenzebin陈发表于2012-8-20 886人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸除标高以m计外，其余以cm计；　　2、悬吊系统：主梁2I56b，吊杆Φ32×1250；　　3、底板：主骨架I32b，[32b，其余L75×75×8；　　4、吊箱由L75×75×8和δ=6组焊；　　5、拆吊箱时，潜水人员割除螺栓...

桥梁盖梁支架示意图

chenzebin陈发表于2012-8-20 1760人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1、本图尺寸均以cm计；　　 2、托架单边用2I56b（原主5#墩平台拆下工字钢）即可；　　 3、本托架适用于B标引桥1-19#和副主桥1、2#墩盖梁施工，仅在底模设计上和顺桥I25纵梁布设上稍作改动，托架支承结构的横向连接...

桥梁挂索示意图

chenzebin陈发表于2012-8-20 570人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁挂索示意图

桥梁管扣支架盖梁施工图

chenzebin陈发表于2012-8-20 723人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：1、图中尺寸均以厘米计。　　 2、盖梁采用现搭碗扣脚手架进行现浇。　　 3、所有模板均采用现制钢模板。　　 4、材料表中数量以高度为11米统计。

桥梁滑道设计示意图

chenzebin陈发表于2012-8-20 917人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1．滑道中线距轴线22m；　　2．滑道用于北岸引桥墩材料设备运输；　　3．滑道设计吊重15t，在北岸立交设拌合站，砼运输由输送泵经滑道、溜槽送到需要地点。　　4. 共需万能杆件30t（使用时间10个月）。　　

桥梁后支点挂拦施工图

chenzebin陈发表于2012-8-20 1038人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1.主纵梁采用三根I56b拼制，前上横梁采用二根I45b拼制，前后下横梁采用二根I36b拼制，立柱采用2I36b拼制，斜拉吊带采用4cm厚16Mn制作，承托梁、滑梁采用I36b，底纵梁用I25b；　　 2.一套挂兰(包括模板系统和承重，...

桥梁洪期栈桥施工示意图

chenzebin陈发表于2012-8-20 813人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁洪期栈桥施工示意图

桥梁合拢段施工示意图

chenzebin陈发表于2012-8-20 700人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明:1.现浇段挂篮采用M型万能杆件拼装,精轧螺纹钢锚固. 　　 2.工作挂篮除可拆接段外,其余均为全焊联接. 　　 3.工作挂篮移到位后,在前端搭设钢管脚手架,脚手架与梁底板顶面的锚固件构成一个整体,完成安装后拆除,图中未示出. 　...

桥梁管扣支架现浇方案图

chenzebin陈发表于2012-8-20 799人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1.本图尺寸均以cm计。　　 2.外模采用1.1cm厚双面腹板竹胶板；芯模采用钢木及竹胶版部分定型混合模板；模板支撑系统采用φ48mm钢管及配套扣件。　　

桥梁管扣支架施工盖梁示意图

chenzebin陈发表于2012-8-20 877人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁管扣支架施工盖梁示意图

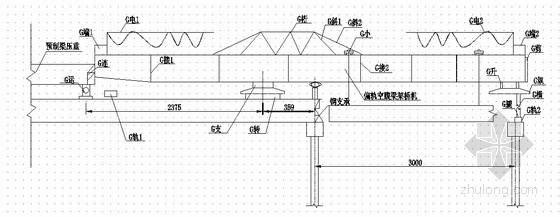

桥梁架桥机安装T梁方案图

chenzebin陈发表于2012-8-20 1065人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

注：G运--运梁车，G剪--剪刀撑，G端1-2--端头横梁，G腿--支腿及斜撑，　　 G横--带转向车下横梁，G轨2--部分移道梁，G电1-2--部分电缆滑触及电器装置，　　 G升--升降支腿，G纵--纵梁，G接1-2--梁接头，G斜--桁架斜杆，G桁--桁...

桥梁简易浮吊总体布置图

chenzebin陈发表于2012-8-20 994人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸除型钢以mm计外，余均以cm计；　　2、起吊绳用Φ21.5钢绳制成，收臂绳用Φ24钢绳组成，起吊绳采用2门穿4线，起臂绳采用2门穿4线；　　3、扒杆最大扒度吊点到铰座水平距离可达5.6米，即伸出船头4.6米，均...

桥梁简易挂蓝施工图

chenzebin陈发表于2012-8-20 824人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1、后吊杆也可锚固在主梁的顶板或底板上；　　 2、侧面图中上横梁未示出。　　

桥梁浆砌墩施工栈桥方案图

chenzebin陈发表于2012-8-20 669人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸除型钢外，余均以厘米计。　　2、本施工便桥全部墩身及基础用7.5#砂浆砌不低于25#的块石，在每墩的墩顶用枕木作横梁，工字钢铺于枕木上。　　3、墩基础埋于河床下不低于1米，如果河床为基岩，可凿平基岩...

桥梁护筒导向架图

chenzebin陈发表于2012-8-20 779人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1.本图尺寸以厘米计; 　　 2.由于万能杆件为定型杆件,所以需加部分槽钢作导向使用; 　　 3.万能杆件的N5没有示出; 　　 4.砼包垫块是将砼装入麻袋中放在万能杆件的N21脚子下作垫块。　　

桥梁挂篮侧面示意图

chenzebin陈发表于2012-8-20 696人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1.本图为浇筑主梁标准块件时的挂篮侧面总体布置图。　　2.挂篮锚吊杆采用φ45(42CrMo)棒材加工。

桥梁挂篮(修饰工作）示意图

chenzebin陈发表于2012-8-20 681人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁挂篮(修饰工作）示意图

桥梁拱胎方案布置图

chenzebin陈发表于2012-8-20 1710人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁拱胎方案布置图

桥梁拱桥搭架示意图

chenzebin陈发表于2012-8-20 778人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：1、支架采用建筑常用的钢管搭设。　　 2、支架纵向步距1米，水平步距1.5米。　　 3、由于人行天桥较窄，为防止支架失稳，应加设斜撑，必要时应加设抗风。　　 4、支架搭设高度视实际情况而定。　　 5、拱上现浇应对称...
