小型架桥结构图纸

quququ    发表于2005-8-18    3174人浏览  2人跟帖   等级:   来自:路桥节点详图

小桥平面布置图 伸缩缝构造大样 挡土墙断面图一 挡土墙断面图二 小桥结构平面布置图

0

某步行桥全套图纸

former1986    发表于2009-8-5    1869人浏览  2人跟帖   等级:   来自:路桥节点详图

某步行桥全套图纸 　　步行桥全套图纸，图纸包括总布置图，钢筋表、工程量汇总表，拱片、上部结构配筋图，拱片放样、断面尺寸图，桥台结构图。

0

小型休闲广场平面图设计

知更鸟鸟    发表于2014-12-2    9520人浏览  2人跟帖   等级:   来自:路桥节点详图

资料为小型休闲广场平面设计图，设计注重细节且规范。 　　…… 　　共1张，编制于2014年。

0

高速公路收费站岛设计CAD图

将将A    发表于2013-8-9    9095人浏览  5人跟帖   等级:   来自:路桥节点详图

单向岛平立面图 　　 双向岛平立面图 　　 共2张CAD图

0

红粘土和高液限土路基处理方案图

652324452    发表于2014-11-6    3276人浏览  2人跟帖   等级:   来自:路桥节点详图

1.本图适用于液限

0

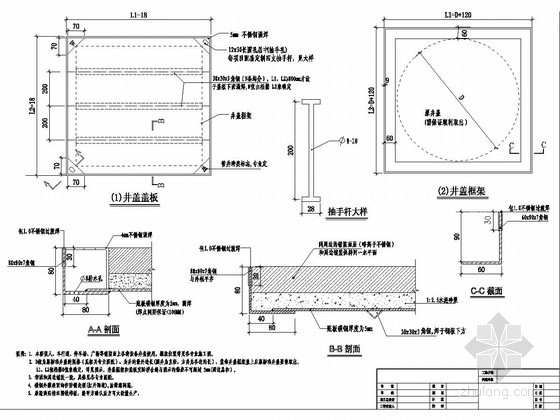

方型不锈钢包边装饰井盖大样图

alin520    发表于2013-9-10    14911人浏览  12人跟帖   等级:   来自:路桥节点详图

1. 本图供人、车行道、停车场、广场等铺装面上各种设备井盖使用，摆放位置详见各专业施工图。2. 饰面和周边铺装一致。3. 碳钢外露表面均作防锈处理(红丹两道),油绿漆两遍。

0

道路沿线桥头路基双向水泥土搅拌桩加固设计图

tanganping    发表于2017-8-30    3707人浏览  1人跟帖   等级:   来自:路桥节点详图

说明：1、本图尺寸单位除注明外其余均以米计。2、本图适用于道路沿线桥头路基采用双向水泥土搅拌桩加固措施。3、搅拌桩施工应严格按照上海市《地基处理技术规范》（DB/T J08-40-2010）中之规定执行。4、双向水泥土搅拌桩桩位平面...

0

石驳岸设计构造详图

tuxzhi    发表于2008-10-17    2509人浏览  2人跟帖   等级:   来自:路桥节点详图

石驳岸设计构造详图

0

模板设计图

dragon9521    发表于2009-12-8    1898人浏览  2人跟帖   等级:   来自:路桥节点详图

包含挂蓝、公路空心板梁、盖梁和立柱模板图

0

防撞桶大样图CAD

kweihong135    发表于2017-8-2    3986人浏览  2人跟帖   等级:   来自:路桥节点详图

1、图中尺寸均以厘米计。2、反光膜粘贴方向仅为示意，可根据实际需要确定。3、防撞桶内部应设置横隔板，放置砂等配载物；横隔板的强度应能承受配载物的自重；防撞桶在空桶状态及加载配载物后均可成型正面放置，加装配载物竖直放...

0

正交双孔圆管涵一般布置图

lm767374976    发表于2015-5-18    5257人浏览  2人跟帖   等级:   来自:路桥节点详图

主要技术标准： 　　1、设计荷载：公路－Ⅰ级； 　　2、构造物所处环境类别：Ⅰ类； 　　3、设计安全等级：三级 　　主要材料： 　　1、管身砼：C30砼。 　　2、管身钢筋：钢筋采用R235钢筋与HRB335钢筋。 　　3、基础：管身基础...

0

制梁场场地布置图（占地380亩）

dxj116    发表于2014-12-22    2756人浏览  2人跟帖   等级:   来自:路桥节点详图

图纸含提梁装车区、900T提梁机、450T龙门吊、60T龙门吊、存梁台座、900T提梁机横移区域、提梁机轨道、施工便道、蒸养蓬罩存放区、底腹板钢筋绑扎区、蒸养蓬罩存放区、制梁台座、顶板钢筋绑扎区、模板清理存放区、锚具存放区、钢...

0

甲式窨井加固钢筋设计图

tanganping    发表于2017-8-15    3572人浏览  1人跟帖   等级:   来自:路桥节点详图

甲式窨井加固钢筋平面布置每座甲式窨井加固钢筋数量表剖面说明……本图适用100x100，100x110砖砌窨井，括号内数字为污水管窨井防盗型盖座尺寸。本图适用于基层为下层网片加固的道路。……共计1张。甲式窨井加固钢筋设计图

0

乙式窨井加固钢筋设计图（砖砌）

tanganping    发表于2017-8-15    4393人浏览  1人跟帖   等级:   来自:路桥节点详图

乙式窨井加固钢筋平面布置每座乙式窨井加固钢筋数量表剖面说明……砖砌窨井剖面为60X60、75X75，适用于基层为下层网片加固的道路。……共计1张。乙式窨井加固钢筋设计图

0

丙式(骑缝式)窨井加固钢筋设计图

tanganping    发表于2017-8-15    2465人浏览  1人跟帖   等级:   来自:路桥节点详图

丙式窨井加固钢筋平面布置每座丙式窨井加固钢筋数量表剖面说明……当窨井与接缝相交不可避免时可采用的骑缝式，但不能骑在伸缝上。本图适用60X60，75X75，100X100，100X110四种尺寸的砖砌雨水窨井和污水窨井。本图适用于基层为下...

0

红线宽100米双向十车道道路标准横断面图

tanganping    发表于2017-8-15    7978人浏览  1人跟帖   等级:   来自:路桥节点详图

红线宽100米道路，机车车道56米，双向十车道。中央分隔带16米，土路肩0.75米，单侧绿化带22米。……共计1张。红线宽100米匝道道路标准横断面图

0

110kV电缆桥架桥墩上部大样图

41ydkl    发表于2015-11-20    2483人浏览  2人跟帖   等级:   来自:路桥节点详图

资料为110kV电缆桥架桥墩上部图，CAD图纸，共计1页，编制于2010年，内容详细，可供参考。 　　…… 　　CAD图纸,共计1页，编制于2010年。

0

中央分隔带开口构造详图

tuxzhi    发表于2008-10-16    3530人浏览  2人跟帖   等级:   来自:路桥节点详图

中央分隔带开口构造详图

0

道路大修加罩部分与老路黑色白色路面相接段构造图DWG

tanganping    发表于2017-8-9    2535人浏览  1人跟帖   等级:   来自:路桥节点详图

加罩部分与老路黑色路面相接段构造图加罩部分与老路白色路面相接段构造图……两板间接缝处应两涂油－60沥青。拉杆中部应涂10cm防锈涂料.对于老路保留混凝土板块边缘需要加设拉杆，拉杆位于老路混凝土板中。……共计1张。不同路面...

0

道路大修不设传力杆缩缝设计图DWG

tanganping    发表于2017-8-9    2524人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 1、传力杆设在水泥混凝土板厚中部，两端浇固在板中，施工时应采取措施，防止传力杆上下，左右移动。 2、传力杆采用光面钢筋，其长度的一半再加5厘米,应两涂沥青(油－60)。 3、相邻胀缝和端部的三道缩缝需要设传力杆。 4、...
