meimei90    发表于2014-6-19    6274人浏览    3人跟帖    等级:  来自:路桥节点详图

人行道彩色方砖应采用亚光防滑型,其砼强度C25。人行道彩色方砖应采用挤浆安砌。彩色人行道砖应按景观设计单位设计的图案安砌。彩色人行道砖需先做出样品，由建设单位和设计单位认可后再批量生产及施工……图纸内含人行道结构及路...

最新回复：自卑者  2017-5-25

meimei90    发表于2014-6-19    9520人浏览    6人跟帖    等级:  来自:路桥节点详图

1、图中尺寸均以厘米计，B为路床宽度。 　　2、本图适用于鱼塘、水沟填筑路段. 　　3、材料要求：采用大粒径清宕渣,强度必须大于15MPa，粒径不宜小于30cm。 　　4、施工步骤：a、鱼塘、水沟抽干后清除杂草，挖除表层浮泥，晾晒后...

最新回复：dpzcslc  2018-9-23

huangping059    发表于2014-6-19    1467人浏览    1人跟帖    等级:  来自:路桥节点详图

预埋板应在主梁施工时预埋，顶面与梁面齐平。各构件间的连接均采用焊接。检修栏杆各管材采用不锈钢……共计1张

最新回复：xhf0293  2014-6-19

379709654    发表于2014-6-19    1951人浏览    1人跟帖    等级:  来自:路桥节点详图

1号钢筋为锚栓，锚栓外露部分表面涂红丹两道，以防锈蚀。上部构件就位后，插入锚栓，锚栓孔浇筑混凝土……含立面、大样、工程数量表……共计1张

最新回复：xhf0293  2014-6-19

huangping059    发表于2014-6-18    4787人浏览    1人跟帖    等级:  来自:路桥节点详图

桥梁荷载：城－A级，公路I级，人群荷载按《城市桥梁设计荷载标准》（CJJ77-98）采用。车行道宽度：2×（0.5防撞墙+0.5路缘带+3.5×2+3.75×2+0.5路缘带+1.5检修道）。桥墩：花瓶形。 　　地面标高：12.868（m）；承台顶标高 E2（...

最新回复：xhf0293  2014-6-18

meimei90    发表于2014-6-18    1653人浏览    2人跟帖    等级:  来自:路桥节点详图

梳形板底钻孔位置放样，要用精度较高的钢尺放样，钻孔时，用定位钢圈控制钻孔位置，允许孔位误差为±1毫米。过度带钢筋绑扎应符合施工规范要求，过度带混凝土保护层厚度不小于20毫米，混凝土标号为C40，混凝土浇筑要震捣密实，不...

最新回复：smilesweet  2018-4-16

彼岸的追忆    发表于2014-6-17    8748人浏览    1人跟帖    等级:  来自:路桥节点详图

图纸含水泥混凝土路面接缝布置图、胀缝构造、纵缝构造、密封条大样图、缩缝构造、填缝材料说明、施工缝构造、施工缝传力杆支架构造、胀缝传力杆支架构造、一条胀缝或施工缝传力杆工程数量表、一条胀缝传力杆支架钢筋数量表、一条...

最新回复：xhf0293  2014-6-17

彼岸的追忆    发表于2014-6-17    2989人浏览    1人跟帖    等级:  来自:路桥节点详图

注： 　　1、图中尺寸均以厘米计。 　　2、隔水层采用5cm厚水泥防水砂浆找平层加二布三油 　　防水层，“布”采用钢纤维玻璃网格布，“油” 　　采用氯丁乳胶沥青。 　　……共计1张

最新回复：xhf0293  2014-6-17

meimei90    发表于2014-6-13    4026人浏览    1人跟帖    等级:  来自:路桥节点详图

步骤一： 　　1、用两台500t 龙门吊机架设梁场边墩箱梁，在已架梁上安装架桥机（向北方向）。 　　2、安装导梁，架桥机从导梁上走行至待架墩跨。 　　步骤二： 　　1、运梁台车运梁至架桥机下方。 　　2、架桥机起梁、运梁台车退...

最新回复：xhf0293  2014-6-13

hezhibo51    发表于2014-6-12    8922人浏览    7人跟帖    等级:  来自:路桥节点详图

图纸为盾构机刀盘cad图，有主装配图。 　　盾构机外径 ：φ６１４０ｍｍ 　　旋转速度：　０　～　１. ０　ｒｐｍ　　 　　旋转角度：±２００　Ｄｅｇｒｅｅ 　　液压油冷却器风扇电机：８. １６ｋＮ·ｍ×１３. ７ＭＰａ×２ｓ...

最新回复：凌风追鱼  2016-5-12

meimei90    发表于2014-6-11    14214人浏览    3人跟帖    等级:  来自:路桥节点详图

轮廓标附着于波形梁护栏板凹槽内，反射器为梯形，并与后底板铆接连接，底板与波形梁用连接螺栓连接;安装角度以保证汽车前照灯光线与其垂直为宜。轮廓标设置间距为8m。轮廓标反光材料采用一级反光膜。 I型轮廓标无路侧护栏的一般...

最新回复：杨名超  2017-5-16

meimei90    发表于2014-6-11    5253人浏览    3人跟帖    等级:  来自:路桥节点详图

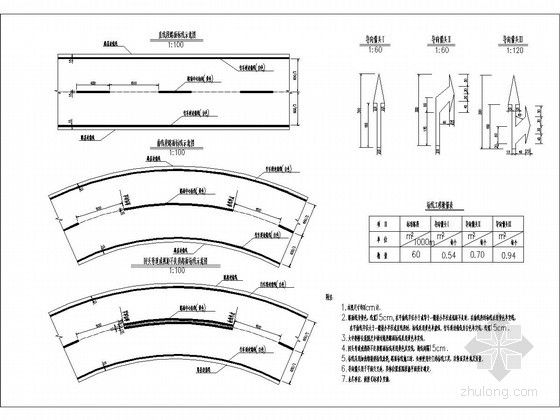

附注： 　　1.本图尺寸均以cm计。 　　2.路面线为黄色，线宽15cm,在平曲线半径小于或等于一般最小半径或视距不良时，在曲线段的标线采用黄色单实线，在平曲线半径大于一般最小半径或直线段时，标线采用黄色单虚线。行车道边缘线...

最新回复：奋斗吧Sky  2018-6-6

meimei90    发表于2014-6-11    1309人浏览    1人跟帖    等级:  来自:路桥节点详图

图纸包括：每延公里标准型护栏材料数量表、每公里加强型护栏材料数量表、立面图、平面图、土路肩内侧边缘线……共计1张

最新回复：xhf0293  2014-6-11

meimei90    发表于2014-6-11    16177人浏览    5人跟帖    等级:  来自:路桥节点详图

防撞墩采用M7.5浆砌片石砌筑，M10砂浆抹面。防撞墩每隔2m设置一座,表面涂以20cm红白相间呈45°的反光漆。另含Ⅱ型防撞墩，采用M7.5浆砌片石砌筑，M10砂浆抹面。该防撞墩每隔2m设置一座,表面涂以15cm红白相间呈45°的普通漆。且适...

最新回复：jqkawjqkaw  2017-3-22

meimei90    发表于2014-6-11    3391人浏览    1人跟帖    等级:  来自:路桥节点详图

1.本图尺寸除钢筋直径以mm计，余均以cm计。 　　2.护柱采用C25混凝土预制。 　　3.护柱每2m设置一根,表面涂以20cm红白相间的反光漆。 　　4.图中B为路基宽度。 　　图纸含：一根护柱工程数量表、立面平面断面配筋图 　　……共计...

最新回复：xhf0293  2014-6-11

woxiandao    发表于2014-6-9    10098人浏览    2人跟帖    等级:  来自:路桥节点详图

支撑渗沟在坡体卸载并修整坡面后施工，主干中心间距为5.0m。支干与主干的交角为45度，呈树枝状布设，支干中心间距为3.0m。沿着支撑渗沟的纵向方向每隔3.0m设置直径为10cmPVC排水管一道。I-I剖面图中括号内数字支干的尺寸。支撑渗...

最新回复：斩骨刀  2020-6-3

sdeoxia    发表于2014-6-9    3934人浏览    2人跟帖    等级:  来自:路桥节点详图

设计说明： 　　1、本图单位以米计。 　　2、轨道板钢模采用台座式，采用钢模底部安装的附着式震动器进行振动。 　　3、混凝土通过设在轨道板生产厂房端头的搅拌站提供，拌合好的混凝土通过混凝土运输车送到轨道板台位处的混凝土...

最新回复：gao789456  2017-9-26

sdeoxia    发表于2014-6-9    1288人浏览    1人跟帖    等级:  来自:路桥节点详图

500T提梁机位置、存梁台座、制梁台座、工作区、场内道、办公区、宿舍区、材料库、试验室、预制区、清水池区等 　　……共计1张

最新回复：xhf0293  2014-6-9
