桥梁支架现浇搭设布控图

chenzebin陈    发表于2012-8-24    1227人浏览  1人跟帖   等级:   来自:路桥节点详图

桥梁支架现浇搭设布控图

0

桥梁主墩处主梁支架布置图

chenzebin陈    发表于2012-8-24    969人浏览  1人跟帖   等级:   来自:路桥节点详图

说明: 　　1.图中尺寸均以厘米计; 　　2.钢管桩(φ800×12)顺桥向4排,横桥向每排4根,钢管桩按振动磨擦桩设计,每根承载力为80吨; 　　3.钢管桩(φ800×12)间纵横方向用φ420×8钢管作横撑(高度和方向每6米一道)和斜撑,φ420钢管与...

0

桥梁主梁0＃块件支架现浇搭架示意图

chenzebin陈    发表于2012-8-24    997人浏览  1人跟帖   等级:   来自:路桥节点详图

说明:1.图中单位标高以m计,其它以cm计; 　　 2.由于设计图纸不详,本图支架暂按现浇段两端横隔板间距600cm、节段划分线距隔板中心37.5cm进行设计,施工设计图如有变化再作具体调整； 　　 3.施工中塔侧钢管应焊接型钢于塔柱或下横...

0

桥梁主梁支架现浇示意图

chenzebin陈    发表于2012-8-24    1385人浏览  1人跟帖   等级:   来自:路桥节点详图

凿除预埋件，焊接型钢支架，铺设平台，拼装模板、钢筋，管道，浇筑砼。浇筑主梁时，另一侧注意配重。 　　 打钢管桩，凿除预埋件，焊接型钢支架，拼万能杆件桁架，铺设平台，拼装模板、钢筋，管道，按设计分段浇筑砼。张拉预预应...

0

桥梁主塔下斜腿外模板布置图

chenzebin陈    发表于2012-8-24    861人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 　　1、正面外模使用原有下塔柱模板，不足部分用强化竹胶板加工后配制； 　　2、横桥向使用I25作三排支撑架，上布置[8作分配梁，再铺钢丝网（安全网），钢管架立于8分配梁上支撑模板； 　　3、正面模立于L120×120×10角...

0

箱梁管扣支架现浇方案图

chenzebin陈    发表于2012-8-24    721人浏览  1人跟帖   等级:   来自:路桥节点详图

说明：1、本图尺寸以厘米计。 　　 2、梁体横断面尺寸变化，架管搭设在保证梁肋处间距的情况下，作适当调整。 　　 　　

0

箱梁浇注流程图

chenzebin陈    发表于2012-8-24    514人浏览  1人跟帖   等级:   来自:路桥节点详图

箱梁浇注流程图

0

斜拉桥索塔施工流程图

chenzebin陈    发表于2012-8-24    1822人浏览  3人跟帖   等级:   来自:路桥节点详图

斜拉桥索塔施工流程图

0

斜拉桥主塔劲性骨架构造图

chenzebin陈    发表于2012-8-24    3059人浏览  2人跟帖   等级:   来自:路桥节点详图

说明： 　　1、本图尺寸以cm计； 　　2、全桥主塔劲性骨架材料数量为：L100×120×12：54.8t， 　　L100×100×10：119.2t，δ10钢板：10.8t，Φ20钢筋：5.8t，因主塔柱内倾，劲性骨架需承受钢筋、模板、砼等自重产生的水平分力...

0

斜拉索安装图

chenzebin陈    发表于2012-8-24    1727人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 　　 1、1#块施工浇筑砼时，塔吊所占范围不浇筑砼，待索塔拆除后补浇。 　　

0

引桥箱梁内外模结构图

chenzebin陈    发表于2012-8-24    911人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 　　1、本图尺寸均以cm计，其余尺寸参照设计图纸。 　　2、外模采用胶合木板、钢管支撑，内模采用组合钢模，用螺栓固定，顶板内模采用组合钢模，采用钢管架支撑。 　　3、箱梁分两次浇筑。 　　

0

预应力钢筋混凝土连续梁支架现浇施工示意图

chenzebin陈    发表于2012-8-24    4087人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 　　1、本图尺寸以厘米计； 　　2、本图所示为主梁现浇段上跨道路或上跨溪沟、河道支架的布置方式； 　　3、上跨溪沟、河道的主梁施工安排在枯水季节进行，其支架基础作防冲刷处理； 　　4、一般情况下主梁现浇施工均参照...

0

桥梁桩基钻孔取芯示意图

chenzebin陈    发表于2012-8-24    2906人浏览  1人跟帖   等级:   来自:路桥节点详图

说明：1、图中阴影涂桩为取芯桩。 　　

0

桥梁桩基护筒构造图

chenzebin陈    发表于2012-8-24    1235人浏览  1人跟帖   等级:   来自:路桥节点详图

桥梁桩基护筒构造图

0

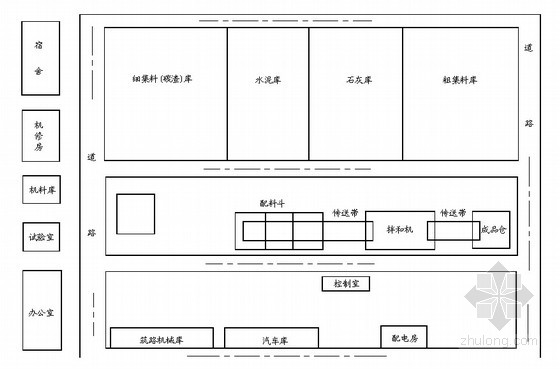

桥梁稳定土拌和场平面布置示意图

chenzebin陈    发表于2012-8-24    1758人浏览  1人跟帖   等级:   来自:路桥节点详图

桥梁稳定土拌和场平面布置示意图

0

桥梁台冷却水管布置图

chenzebin陈    发表于2012-8-24    953人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 　　1、本图尺寸以cm计。 　　2、冷却管总共布置一层，位于承台底面以上1.2m处，进出水口均伸出承台外50cm。 　　3、散热管采用Φ42.5×2.5mm钢管。 　　4、合计主墩用散热水管1150m。 　　5、括号外数据用于16-19#墩，括...

0

桥梁人工挖孔桩施工方案图

chenzebin陈    发表于2012-8-24    653人浏览  1人跟帖   等级:   来自:路桥节点详图

说明: 　　 1 本图尺寸均以CM计. 　　 2 挖孔桩护壁砼采用C15# 　　 3 砼护壁采用木模,每次浇筑80CM。 　　

0

桥梁拼梁三角吊机示意图

chenzebin陈    发表于2012-8-24    1024人浏览  1人跟帖   等级:   来自:路桥节点详图

桥梁拼梁三角吊机示意图

0

桥梁爬架模板构造示意图

chenzebin陈    发表于2012-8-24    1207人浏览  1人跟帖   等级:   来自:路桥节点详图

说明： 　　 1、模板高度方向为3段，每次整块翻升2块模板。 　　 2、施工顺序：浇筑砼--提升爬架--拆安最下面2块模板--重复前面步骤。 　　 3、每层平台用金属网格铺脚踏板，平台转角处搭活动踏板布置安全网封闭。 　　 4、拉杆...

0

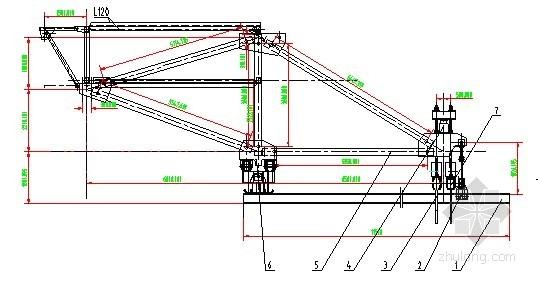

桥梁挂篮构造图

chenzebin陈    发表于2012-8-22    1288人浏览  1人跟帖   等级:   来自:路桥节点详图

桥梁挂篮构造图
