luqiaohouqi    发表于2013-12-20    2422人浏览  1人跟帖   等级:   来自:路桥节点详图

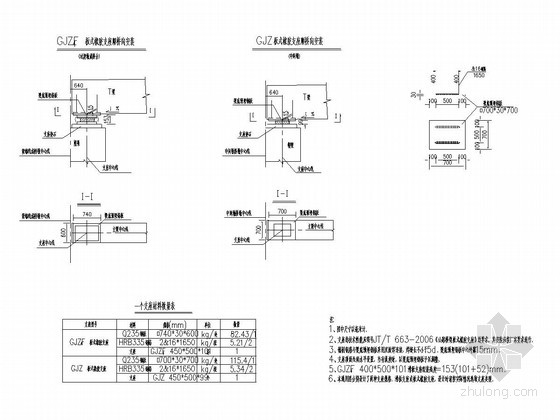

1、图中尺寸以毫米计。   2、支座的技术性能应符号JT/T 663-2006《公路桥梁板式橡胶支座》的要求,其安装应按厂家要求进行。   3、锚固钢筋与梁底预埋钢板采用双面焊连接,焊缝长不小于5d。梁底预埋钢板中心外露15mm。   ...

0

luqiaohouqi    发表于2013-12-20    7046人浏览  1人跟帖   等级:   来自:路桥节点详图

注:   1.本图尺寸除注明外,均以cm为单位。   2.施工时,应确保支座垫石顶整洁、水平。   3.施工时,应注意各墩顶与支座类型及调平钢板和支座垫石的对应关系。   4.施工时根据垫石高度适当增加钢筋网的层数并注意预埋地...

0

luqiaohouqi    发表于2013-12-20    3850人浏览  1人跟帖   等级:   来自:路桥节点详图

注:   1、本图尺寸除钢筋直径以mm计外,其余均以cm为单位。   2、加强钢筋N2每2m左右设一根。   3、伸入盖梁的纵向主筋N1与盖梁钢筋冲突时,适当调整盖梁钢筋位置;纵向主筋N1在盖梁纵向可按本图中所示进行倒角,为保证足...

0

luqiaohouqi    发表于2013-12-20    9343人浏览  1人跟帖   等级:   来自:路桥节点详图

注:   1.本图尺寸除钢筋直径以毫米计外,其余均以厘米计。   2.L为跨径,防撞墙在施工时应按实际线形浇筑。   3.2和3、4号筋采用双面焊连接,其余钢筋连接采用点焊或绑扎,斜桥防撞墙端部适当增加斜置钢筋。   4.施工上部梁...

0

luqiaohouqi    发表于2013-12-20    5210人浏览  1人跟帖   等级:   来自:路桥节点详图

1.图中尺寸均以厘米为单位。   2.每个灭火器箱装三套灭火器。   ……   内含:   灭火器箱横断面布置   灭火器箱安装图   主要工程数量   灭火器箱位置图   ……   共计1张

0

luqiaohouqi    发表于2013-12-20    1689人浏览  1人跟帖   等级:   来自:路桥节点详图

1.本图尺寸除钢筋直径以毫米计,其余均以厘米为单位。   2.无缝钢管壁厚为4.5毫米,管内预留φ3mm铁线。   ……   内含:   电缆孔平面   盖板钢筋平面   电缆孔钢筋平面   工程数量表   盖板、衬砌、尺寸   ...

0

luqiaohouqi    发表于2013-12-20    1428人浏览  1人跟帖   等级:   来自:路桥节点详图

1、本图尺寸单位以厘米计。   2、行人横洞设计亮度为2.5cd/m 。   3、照明采用100W的高压钠灯光源灯具,用“○”表示。   4、行人横洞灯具间距为9米,安装在横洞的顶部,光轴线对准横洞中间。各封闭门的外侧需各安装有一套...

0

luqiaohouqi    发表于2013-12-19    1938人浏览  1人跟帖   等级:   来自:路桥节点详图

1.本图尺寸均以厘米为单位。   2.防水砼中的防水剂采用云燕GNA-R抗裂防水膨胀剂,要求抗渗标号不低于S8,7天抗压强度不小于25MPa。   ……   共计4张

0

luqiaohouqi    发表于2013-12-19    1350人浏览  1人跟帖   等级:   来自:路桥节点详图

1.本图尺寸标注以厘米计,钢筋直径以毫米计。   2.铝合金帘板卷帘门做法参照国家建筑标准设计图集03J611-4《铝合金、彩钢、不锈钢夹芯板大门》的有关做法。并加设遥控启闭功能。   3.本门不安装门锁,启闭方式应考虑在门内外...

0

luqiaohouqi    发表于2013-12-19    1244人浏览  1人跟帖   等级:   来自:路桥节点详图

1.本图尺寸均以厘米为单位。   2.径向锚杆使用Φ22早强砂浆锚杆,长度为300cm,按梅花型布置,沿径向设置。   3.钢筋网的安设待开挖面喷5厘米砼后进行,并应与径向锚杆连接牢固。   4.施工时尽可能采用机械开挖,超挖应控...

0

luqiaohouqi    发表于2013-12-13    1478人浏览  1人跟帖   等级:   来自:路桥节点详图

1. 图中尺寸均以厘米为单位。   2. 在桥面防水层施工完毕,在泄水孔处宜再涂刷同样的材料,以利于渗水顺利排至泄水管内。   3. 现浇10cm调平层时应注意预留碎石盲沟槽,在槽内回填碎石,其级配要求见下表,含泥量

0

luqiaohouqi    发表于2013-12-13    3935人浏览  1人跟帖   等级:   来自:路桥节点详图

1.本图尺寸均以毫米为单位。   2.在预留槽内,沿伸缩缝轴线预埋 16mm钢筋.钢筋间距为250mm,钢筋埋入深度350mm,伸缩缝锚固装置的间距为250mm,预埋钢筋与锚固装置相遇时须牢固的焊在一起.浇筑预留槽的混凝土的强度等级不得低于桥...

0

zsd1307    发表于2013-12-10    6884人浏览  1人跟帖   等级:   来自:路桥节点详图

人行横道单面坡缘石坡道   人行横道单面坡缘石坡道   弧线形行进盲道   人行横道单面坡缘石坡道   行进盲道大样图   提示盲道大样图   人行道砖与盲道砖连接   人行道工程数量表(基、面层)   人行道工程数量表...

0

luqiaohouqi    发表于2013-12-10    2365人浏览  1人跟帖   等级:   来自:路桥节点详图

主筋净保护层:30mm。   适用于老路为沥青路面段窨井盖板、盖座改造。   ……   共计2张

0

luqiaohouqi    发表于2013-12-10    3045人浏览  1人跟帖   等级:   来自:路桥节点详图

由于桥梁处人行道及非机动车道抬高约0.8m,故在桥头两侧各设置20m过渡段予以接顺。   非机动车道及人行道在桥头处抬高,其抬高部分路基采用石灰粉煤灰填筑,石灰粉煤灰重量比为5:95.:   二灰用土工布包裹(土工布采用复合式...

0

匿名    发表于2013-12-9    1304人浏览  1人跟帖   等级:   来自:路桥节点详图

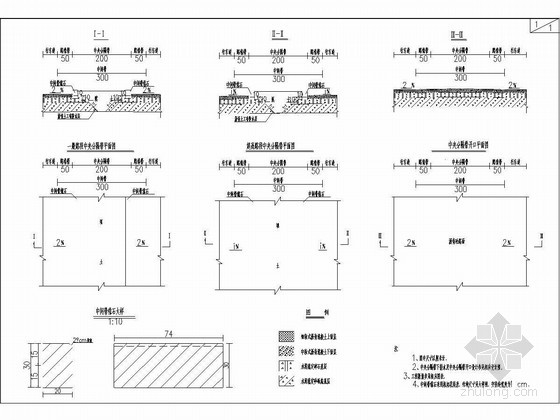

图中尺寸以厘米计。   中间带缘石采用机切花岗岩,结构尺寸见大样图,安装缝宽度为1 cm。   ……   图纸包括:   Ⅰ-Ⅰ、Ⅱ-Ⅱ、Ⅲ-Ⅲ   中间带缘石大样   一般路段中央分隔带平面图   超高路段中央分隔带平面...

0

luqiaohouqi    发表于2013-12-9    6743人浏览  1人跟帖   等级:   来自:路桥节点详图

中央分隔带开口设置在平面交叉位置,路面结构与行车道路面相同,施工时应与主道一同进行。   ……   图纸内含:   中央分隔带开口平面   开口端部大样   超高路段中间带泄水口平面布置图   中间带路缘石端部圆头大样...

0

luqiaohouqi    发表于2013-12-6    1833人浏览  1人跟帖   等级:   来自:路桥节点详图

本图以毫米为单位。伸缩量为0-240mm。   梁端间隙尺寸"E"应根据安装温度设定,具体算法,参考伸缩缝生产厂家提供计算公式进行。   现浇主桥箱梁时请注意预埋伸缩缝钢筋。   预埋钢筋的埋入深度尽可能越深越好。   安装步...

0

luqiaohouqi    发表于2013-12-6    1796人浏览  1人跟帖   等级:   来自:路桥节点详图

图中平面尺寸以毫米计,高程以米计。   地基承载力要求大于150kPa,如不满足要求,应对地基进行夯实或换填处理。   池底和池壁材料:C25混凝土,二级钢筋;垫层材料:C10混凝土。   水池内壁用1:2防水水泥砂浆抹面,M7.5号...

0

luqiaohouqi    发表于2013-12-4    1481人浏览  1人跟帖   等级:   来自:路桥节点详图

边沟、截水沟每隔10米设置一道宽1cm的伸缩缝,其间填塞沥青麻絮。   边沟盖板采用C25混凝土,采用标准钢模板预制。   盖板内钢筋绑扎必须牢固,安放准确,不许外露。   ……   共计3张
