新原高速公路某隧道节点详图

ccy311 发表于2011-2-23 1479人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

图纸内容包括：　　1.侧壁导坑法施工示意图　　2.超前应力解除断面示意图　　3.3类围岩段台阶开挖爆破设计图　　4.4类围岩段全断面开挖爆破设计图　　5.各类围岩段衬砌结构示意图　　6.穿行式台车示意图　　7.隧道通风设...

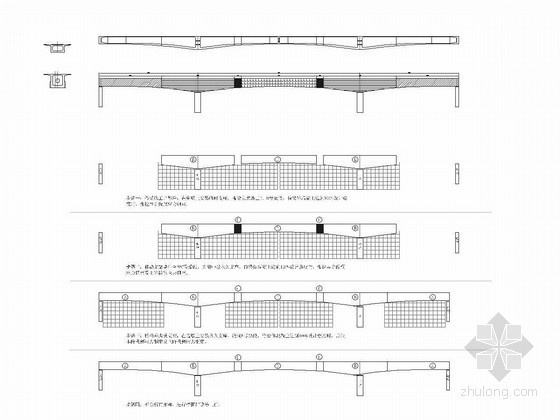

系杆拱桥支架现浇施工顺序图CAD

杨树杈子发表于2014-3-28 1613人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

步骤一：桥墩施工完毕后，在中墩上安装临时支座，搭设支架施工B、D号梁段，待梁体混凝土达到100%设计强度时，张拉本阶段预应力钢束。　　步骤二：移动支架浇注合龙C号梁段，安装中墩永久支座，待梁体混凝土达到100%设计强度时，...

分离式立交斜腿钢构现浇支架施工图CAD

luqiaohouqi 发表于2013-12-20 2773人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1.图中所示单位以厘米计；　　 2.本图适用于斜腿钢构施工支架的搭设, 其中除跨中门洞前后的纵向八排为30×30步距，其余均采用60×60布距设置；　　 3.门洞采用18m×1.2m×0.25mC25砼浇筑基础，其上按30×30布距4排...

桥梁工程D40伸缩缝构造图

meimei90 发表于2014-3-27 2944人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明: 　　1、本图尺寸除钢筋直径以毫米计外，余均以厘米计。　　2、N3、N4钢筋预埋在板内并与N1,N2钢筋电焊,N5与N3或N4钢筋点焊。　　3、当预埋钢筋位于空心板肋板位置时预埋筋采用N3钢筋,位于挖空部分预　　筋采用N4钢筋，...

桥梁V腿及墩身预应力束布置图CAD(Y形腿中铁)

meimei90 发表于2014-3-27 1377人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁V腿及墩身预应力束布置图CAD(Y形腿)

桥梁Y形腿及墩身钢筋布置图CAD

meimei90 发表于2014-3-27 3394人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

线路等级：城市二级主干道；桥全宽：30m；汽车荷载：城-A级　　人群荷载：3.5kN/m2；主线速度：50 km/h；主河道6级航道通航净空≥6m 　　最高通航水位63.00m(黄海高程)；百年一遇流量水位67.94m(黄海高程) 　　地震烈度：基本...

市政道路检查井盖板配筋图

蔡勇川交发表于2014-1-13 12037人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

图中盖板中圆孔根据井盖尺寸进行预留。　　图中钢筋保护层厚度不小于30mm。　　其他尺寸的盖板更换时可按图中配筋率进行配筋。　　…… 　　平面图、剖面图、单块搭板工程数量表　　…… 　　共计1张

软基路基处理工程设计图

apple610 发表于2009-8-25 2094人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

包括清淤换填、堆载预压插塑料排水板、真空预压插塑料排水板、水泥搅拌桩、CFG桩工程设计图

城市道路标志横断面图

123456ha 发表于2014-3-20 4409人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

道路横断面具体形式如下：　　3.0（人行道）+10.0（行车道）+3.0（人行道）=16.0m 　　2.0（人行道）+8.0（行车道）+2.0（人行道）=12.0m 　　1.0(人行道)+3.5（行车道）+3.5（行车道）+1.0（人行道）=9.0m 　　1.8（人行道）+...

倒虹吸圆管涵设计图

123456ha 发表于2014-3-20 4462人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

内容包括：　　钢筋砼倒虹吸一般构造图　　倒虹吸圆管涵柔性接口构造图　　倒虹吸圆管涵一般接口构造图　　倒虹吸圆管涵竖井构造及工程数量表　　…… 　　共计4张

直曲线预制梁无碴轨道附属构造布置示意图(电缆槽栏杆遮...

123456ha 发表于2014-3-20 1793人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

本稿内容包括：　　桥面附属构造布置示意图　　电缆槽竖墙钢筋布置图　　电缆槽盖板构造及钢筋图　　电缆槽盖板工程数量表　　钢筋布置图　　栏杆、遮板工程数量表　　钢筋混凝土声屏障预埋件图（一）　　钢筋混凝土声屏...

无碴轨道双线桥台防护墙钢筋布置图

123456ha 发表于2014-3-20 1695人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1、本图尺寸除注明者外均以毫米计。　　2、防护墙的高度按设置CRTS-Ⅱ型无碴轨道确定，如采用其他类型轨道，其高度按照与相邻钢轨顶面高度一致的原则确定。　　3、为便于作业人员通过，在台端防护墙上设置过人槽口。　　4、防...

铁路桥台构造大样图

123456ha 发表于2014-3-20 4385人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1、本图尺寸除注明者外，其余均以厘米计。　　2、桥台空心部分靠近胸墙边缘设栏杆，以防检查桥台时人和工具掉落桥台空心处。　　3、架桥机支腿一律不得支在桥台检查通道的悬臂上。　　4、桥台大样图中前墙高h1＝H...

检查台阶构造图

123456ha 发表于2014-3-20 3378人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1、本图尺寸除注明者外，余均以厘米计。　　2、地面距平台高度大于0.5ｍ时应设置检查台阶，在桥台台尾两边均设置检查台阶。　　3、检查台阶应在路堤沉陷稳定后砌筑，砌筑材料采用Ｃ15混凝土，检查台阶每升高2米应设...

检查通道门构造图

123456ha 发表于2014-3-20 1165人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1、本图尺寸除注明外均以毫米计。　　2、门板上用φ12钢筋做成米字型骨架加强。　　3、门扣在现场安装,扣环一侧焊接于N5方钢上。　　4、构件的焊接选用E1-23-13-16焊条施焊,焊后除渣并修光焊缝。　　5、当N4、N5...

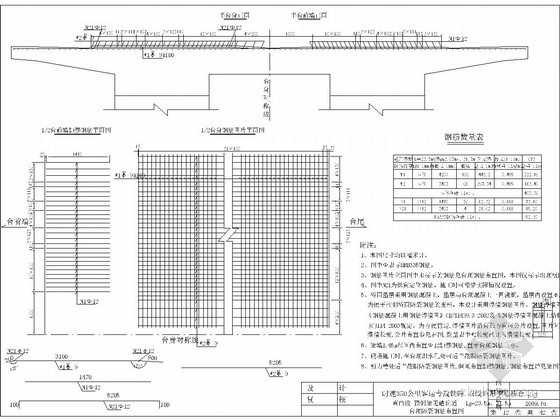

双线矩形空心桥台台顶防裂钢筋布置图

123456ha 发表于2014-3-20 2367人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

注：　　1.钢筋网片立面图中未标示的钢筋见台顶钢筋布置图，本图仅标示出顶板防裂钢筋。　　2.桥面垫层采用钢筋混凝土，垫层与台顶混凝土一同浇筑，垫层内设置φR9mm的冷轧带肋焊接网。为便于控制桥面防裂钢筋的变形，本设计采...

双线矩形空心桥台台内栏杆布置图

123456ha 发表于2014-3-20 2473人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1、本图尺寸除注明外均以厘米计。　　2、图中N2空心钢管两端均焊接在N1上形成栏杆架，施工时N1空心钢管两端进入两边墙均为15厘米，若采用普通钢管，焊接要求牢固的同时表面涂装防锈漆。若采用不锈钢管，保证焊接牢固...

双线矩形空心桥台台身防水布置图

123456ha 发表于2014-3-20 3001人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

双线矩形空心桥台台身防水布置图,共1页，2009年编制。　　附注：　　1、本图尺寸除注明者外，其余均以厘米计。

矩形空心桥台泄水管构造及安装图

123456ha 发表于2014-3-20 2206人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1.本图尺寸均以毫米计。　　2.为保证N1 PVC管蓖安放牢固，可在灌注台体混凝土及防护墙混凝土时，在管蓖相应位置预留260mmX210mm , 深20mm凹槽。　　3.在防水层与泄水管的连接部位，应按照防水层施工要求在接缝处用...

桥台锥体护坡设计图

123456ha 发表于2014-3-20 8470人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

锥体上部1.5米采用片石做成石锥，护坡片石厚0.25米碎石垫层厚0.15米，石裙采用A式；若锥体填料采用级配碎石，可以不用碎石垫层，锥体纵向坡度1：1，上锥体横向坡度1：1.5，下锥体横向坡度为1：K，设1.0米宽的检查平台，平台采用...
