陌上11    发表于2013-7-18    4992人浏览    3人跟帖    等级:  来自:水利工程图纸

本套图纸为平面钢闸门施工图，内容包括金属结构布置图，钢闸门设计总图，钢闸门叶结构图（一），钢闸门叶结构图（二），止水结构设计图，门槽埋件设计图，侧轮设计图，钢闸门主轮设计图等。 　　共9张图，编制于2013年

最新回复：well1012  2015-6-16

匿名    发表于2015-6-16    1710人浏览    1人跟帖    等级:  来自:水利工程图纸

2011年新建成的排渍泵站，装机容量为3600KW（8×450KW），排水流量为25.4m3//s，自排涵闸为2孔3.5×2.2m的钢筋砼箱涵。 　　目前运行上主要存在以下问题：闸底板出口底板高程仅28.0m，受航电枢纽蓄水影响，蓄水后将减少自排涵闸...

最新回复：王俭2013  2015-6-16

sudachina    发表于2015-6-12    2404人浏览    1人跟帖    等级:  来自:水利工程图纸

上游坝坡死水位53.14m高程以上至坝顶采用干砌块石护坡。下游坝坡采用草皮护坡。沿大坝坝轴线采用冲抓套井回填，进行坝体防渗，坝基及两岸采用帷幕灌浆。坝体与坝基采用接触灌浆。还包括灌溉涵、溢洪道、泄洪渠加固。 　　14张，...

最新回复：王俭2013  2015-6-12

stswzfq    发表于2015-6-12    1137人浏览    1人跟帖    等级:  来自:水利工程图纸

本次水利除险加固主要项目有大坝坝身冲抓套井回填粘土井柱加固防渗墙；大坝内外坡削坡、培坡整治，坝顶回填加高；溢洪道加固；放水涵洞加固；建管理房、增设观测设施。 　　12张，编制于2009年。

最新回复：王俭2013  2015-6-12

fanmaoyu    发表于2009-3-24    9669人浏览    4人跟帖    等级:  来自:水利工程图纸

港口总平面布置图 　　10t系船柱设计图 　　散货工艺流程图 　　甲种铁爬梯设计图 　　件杂货工艺流程图 　　铁爬梯护角设计图 　　皮带输送机布置图 　　系船钩设计图 　　码头结构总体布置图 　　系船柱护角设计图 　　码头面...

最新回复：boxstone  2015-5-29

elegant916    发表于2013-3-11    3032人浏览    2人跟帖    等级:  来自:水利工程图纸

包含CAD图： 　　节制闸总体图（01） 　　节制闸室结构图（04） 　　节制闸室底板配筋图（07） 　　节制闸墩配筋图（08） 　　节制闸消力池配筋（修改） 　　节制闸消力池结构 　　节制闸启闭台楼梯 　　节制闸启闭机房建筑图 　...

最新回复：shuihual  2015-5-27

lqmtcb    发表于2014-4-1    2842人浏览    3人跟帖    等级:  来自:水利工程图纸

是一组雨水积蓄利用设计图集，包含： 　　雨水利用生活用水系统示意图和滴灌系统示意图 　　雨水利用屋面集流和温室滴灌系统示意图 　　雨水利用公路山地复合集流和山坡集流系统示意图 　　雨水利用公路集流系统示意图 　　雨水...

最新回复：shuihual  2015-5-27

倍儿棒007    发表于2014-7-11    4327人浏览    2人跟帖    等级:  来自:水利工程图纸

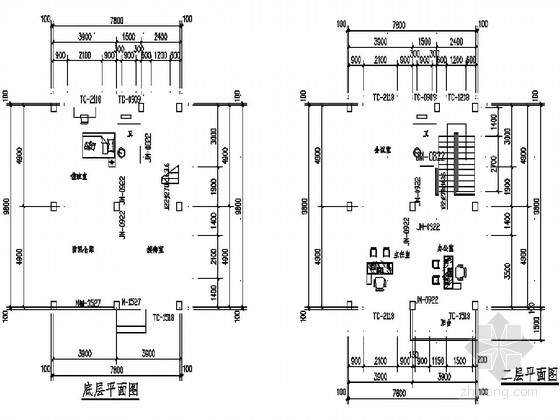

【工程概况】 　　本工程为二层的办公楼，属三类建筑。 　　【设计依据】 　　1、现行国家有关设计规范及规程，省内地方法规。 　　2、本工程方案及扩初会审记要。 　　3、本院各专业提供的设计资料。 　　【设计范围】 　　1、...

最新回复：shuihual  2015-5-27

lqmtcb    发表于2014-1-9    5251人浏览    2人跟帖    等级:  来自:水利工程图纸

本图集含小型农田水利桥涵设计图29张，非常全面，代表性强，平面图、剖面图、配筋图详细。

最新回复：shuihual  2015-5-27

cwxx_xu    发表于2012-12-10    1944人浏览    2人跟帖    等级:  来自:水利工程图纸

图纸主要包括：地理位置及交通示意图、电站流域水系图、电网地理接线图、.频率-装机-利用小时、区域地质图、总体平面布置图、引水坝枢纽图、溢流坝和非溢流坝、隧洞平面布置图、隧洞地质纵剖图、前池、压力管道纵断面图、厂区平...

最新回复：shuihual  2015-5-27

wozhuan    发表于2014-1-3    5623人浏览    8人跟帖    等级:  来自:水利工程图纸

【内容摘要】 　　水库枢纽工程由主坝、副坝、溢洪道、发电放空洞、灌溉隧洞、电站、灌溉渠等组成，主坝全长541m。 　　主坝心墙欠高，不能满足防洪要求，心墙土料土质差，碾压不密实，渗透系数大，坝基和坝肩基础为中强风化岩体...

最新回复：shuihual  2015-5-27

三剑客1    发表于2006-8-22    7867人浏览    2人跟帖    等级:  来自:水利工程图纸

某小型水库大坝加固设计图。一个文件四张图纸，一张设计说明。有总平面图、剖面图、细部结构图等。

最新回复：kasiteweiqi  2015-5-20

匿名    发表于2015-3-18    2754人浏览    2人跟帖    等级:  来自:水利工程图纸

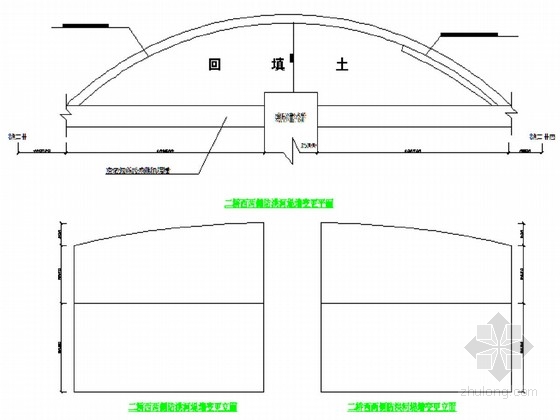

1、原有河堤石墙至变更新建河堤砼墙，中间上部回填土高3.4M下部回填土以图8剖面图回填土。 　　2、二桥两侧，拆除垃圾外运6KM。 　　3、西河堤变更砼墙基础，机械开挖，除回填土外，余土外运300M（铲车装，反斗车运输）。 　　4...

最新回复：gschen_2008  2015-5-19

陌上11    发表于2013-7-1    2650人浏览    3人跟帖    等级:  来自:水利工程图纸

本套图纸为水库山体滑坡治理工程施工图，内容包括锚索网格梁坡面图，排水措施平面布置图，各剖面图等。 　　共10张图纸，编制于2013年

最新回复：gschen_2008  2015-5-19

a940614754    发表于2015-5-18    3200人浏览    1人跟帖    等级:  来自:水利工程图纸

灌溉工程倒虹管结构设计图，包括进出口设计、墩柱设计、涵洞等，共7张，编制于2015年。

最新回复：王俭2013  2015-5-18

lly1124    发表于2006-12-20    3605人浏览    4人跟帖    等级:  来自:水利工程图纸

本项目农业综合开发工程，主要是解决农村农田灌溉及人蓄饮水，修建三面光衬砌渠道、倒虹吸管（PE塑管）、蓄水池及附属建筑物闸阀井、镇墩等项工程。工程设计图纸七张 　　

最新回复：csfutree  2015-5-1

former1986    发表于2010-9-30    6890人浏览    2人跟帖    等级:  来自:水利工程图纸

大棚滴灌标准设计 　　包括图纸，大棚滴灌材料概算表，大棚滴灌系统操作说明

最新回复：lybywb  2015-4-29

wangyu97    发表于2010-6-22    4584人浏览    2人跟帖    等级:  来自:水利工程图纸

农村饮水解困工程10立方米水池设计图纸

最新回复：lybywb  2015-4-29

w543442577    发表于2009-12-18    2674人浏览    3人跟帖    等级:  来自:水利工程图纸

多种坡面防护图纸

最新回复：lybywb  2015-4-29

water2005    发表于2006-8-30    1599人浏览    2人跟帖    等级:  来自:水利工程图纸

一个文件，十五张图纸，主要有平面图、剖面图、给排水系统布置图等。一份主要材料和设备表，一份详细的文字说明。

最新回复：lybywb  2015-4-29
