抗震加固施工图_结构设计图片
本小组汇集住宅、宾馆、体育场馆等功能的抗震加固施工图。需要的龙友可以进行下载,也可以上传抗震加固设计的相关资料,与建筑人一起分享!
  • 84388成员
  • 619主题
  • 874回复
  • 0热度
  • 0周热度
  • 0月热度
  • 0总热度

了解更多

标签检索
结构安全等级: 更多
混合结构: 更多
特种结构: 更多
等      级:
更多

检索到623条内容

0

爱可乐的老猫    发表于2019-1-21    1626人浏览  1人跟帖   等级:   来自:抗震加固施工图

碳纤维梁柱结构加固图五)植筋施工说明:(1)植筋前,其锚固部位的原构件混凝土不得有局部缺陷,若有局部缺陷应先进行补强。(2)植筋处新老砼结合处老砼凿毛植筋处新老砼结合处老砼凿毛。柱加固大样图梁顶碳纤维布与柱连接做法...

0

爱可乐的老猫    发表于2019-1-21    1079人浏览  1人跟帖   等级:   来自:抗震加固施工图

混凝土构件失火后加固施工图(1)加固施工前,应先对混凝土构件,最大程度凿除表面受影响区域。如发现 混凝土表面有裂缝,应对裂缝压力灌浆封闭。然后涂刷界面剂,用聚合物水 泥砂浆修补混凝土表面至原构件截面尺寸。梁面粘贴钢...

0

爱可乐的老猫    发表于2019-1-21    1272人浏览  1人跟帖   等级:   来自:抗震加固施工图

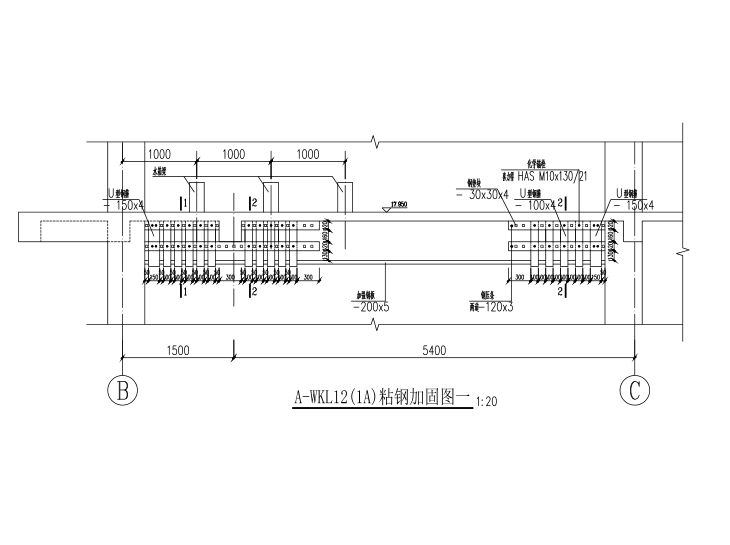

教学楼梁粘钢加固设计详图临夏市实验小学教学楼标高17.950处A-WKL12,根据重新复核消防水箱的荷载, 发现该梁跨中下部配筋偏小,结构安全储备不足,须采用构件外部粘钢加固技术进行加固。粘钢加固完成后,方可进行消防水箱及附属...

0

园园    发表于2019-1-21    2038人浏览  1人跟帖   等级:   来自:抗震加固施工图

混凝土梁粘钢加固结构大样图主要包括:有集中力作用位置U形箍做法、框架梁面、梁底粘钢详图、次梁边支座加固大样、次梁中间支座加固大样等。CAD格式。框架梁面、梁底粘钢详图次梁边支座加固大样次梁中间支座加固有集中力作用位置...

0

园园    发表于2019-1-21    2569人浏览  1人跟帖   等级:   来自:抗震加固施工图

梁加固大样图(碳纤维、外包钢等)1、对部分梁底受弯承载能力不足的钢筋混凝土梁采用粘贴碳纤维布进行加固。2、对梁底承载力差值较大且梁端抗剪不足的钢筋混凝土梁采用湿式外包钢进行加固。3、对梁面负弯矩承载能力不足的钢筋混...

0

鑫鑫    发表于2019-1-21    3875人浏览  1人跟帖   等级:   来自:抗震加固施工图

结构加固构造详图(梁、柱、板、基础、墙体等)主要包括:梁抗剪补强加固示意图、梁增大截面加固示意图(植筋喷射PC材料砂浆)、梁贴钢板加固示意图、板加固示意图(碳纤维布及配套树脂)、墙体开洞加固图立面、现浇板板底PC材料...

0

鑫鑫    发表于2019-1-21    1888人浏览  2人跟帖   等级:   来自:抗震加固施工图

柱粘贴碳纤维布加固施工图一层柱混凝土标号未达到设计要求,经复核计算处理方案如下:采用碳纤维布进行加固,具体做法详见方案图纸。主要包括:结构加固设计说明、柱粘贴碳纤维布加固柱示意图、框架柱平面布置图等,CAD格式。柱粘...

0

鑫鑫    发表于2019-1-21    1942人浏览  1人跟帖   等级:   来自:抗震加固施工图

[江阴]中学实验楼抗震加固以及平改坡工程设计图工程概况:本工程为江阴市高级中学实验楼抗震加固工程,基础,楼板和屋盖为预制板。建筑物总长度74.40m,宽度14.70m,高度18.90m,室内外高差0.3m,底层层高3.6m,二三四五层层高为...

0

鑫鑫    发表于2019-1-21    1989人浏览  1人跟帖   等级:   来自:抗震加固施工图

银行钢框架结构加固施工图本工程属改造加固工程,不改变原有结构体系的抗震设防等级。原结构体系采用旧规范设计,不适用于现行的规范。甲方拟将原有建筑结构局部加固,本图遵从甲方需要进行钢结构加固设计,但本图未考虑对基础的...

0

鑫鑫    发表于2019-1-21    2092人浏览  1人跟帖   等级:   来自:抗震加固施工图

[北京]4层砖混结构小学教学楼抗震加固施工图(CAD、11张)工程概况朝阳区团结湖二小教学楼位于北京市朝阳区团结湖中路南2条一号楼,1976年由北京市建筑设计院设计。该建筑为砖混结构,地下一层,地上四层,建筑物总面积为2768.7...

0

鑫鑫    发表于2019-1-21    2835人浏览  1人跟帖   等级:   来自:抗震加固施工图

[上海]三层砖混结构幼儿园加固施工图(CAD、11张)工程概况由于上海市普陀区四季幼儿园教学需要,普陀区教育局基建站拟将香樟路429号原长征中学宿舍A楼改建为幼儿园用房,涉及到房屋使用功能及结构改变。同时由于房屋原始图纸缺...

0

匿名    发表于2018-10-11    1615人浏览  1人跟帖   等级:   来自:抗震加固施工图

三层框架结构污水处理厂加固施工图三层框架结构污水处理厂加固施工图,主要包括结构加固设计总说明、柱加固平面图、二层梁加固图、三层梁加固图、屋顶层梁加固图,可供参考!三层梁加固平面图屋顶梁加固图柱加固平面图

0

匿名    发表于2018-10-11    2512人浏览  1人跟帖   等级:   来自:抗震加固施工图

中小学教学平房抗震加固施工图资料简介中小学教学平房抗震加固施工图纸包括加固平面布置图、纵墙单面加固端部锚固做法、墙体加固点焊钢筋网片及拉结筋示意图、门连窗洞口配筋图等。图纸清晰详图,可供参考。西平房加固平面布置图...

0

匿名    发表于2018-10-11    1897人浏览  1人跟帖   等级:   来自:抗震加固施工图

影院、地下车库改造加固施工图资料简介影院、地下车库改造加固施工图纸包括一层梁底加固平面、一层梁顶支座加固平面、二层梁底加固平面、二层梁顶支座加固平面、框梁箍筋不足加固、碳纤维梁顶加固详图等。一层梁加固平面图一层梁...

0

匿名    发表于2018-9-6    1949人浏览  1人跟帖   等级:   来自:抗震加固施工图

宾馆裙楼改造加固工程结构施工图工程概况:本工程为X宾馆裙楼改造加固工程;X宾馆(原大厦)由省设计院设计于X年X月,本工程上部结构主楼部分为框架-剪力墙结构,三层裙房部分为框架结构。主楼部分基础为箱形基础兼人防地下室,...

0

匿名    发表于2018-9-6    1569人浏览  1人跟帖   等级:   来自:抗震加固施工图

爆炸受损结构加固工程施工图资料简介爆炸受损结构加固工程施工图纸包括梁加固平面布置图、钢楼板平面布置图、钢楼板开孔平面布置图、钢板与钢梁连接、钢板与混凝土梁连接、钢梁与混凝土柱连接、钢梁加劲板断面示意等。梁加固平面...

0

匿名    发表于2018-9-6    2222人浏览  1人跟帖   等级:   来自:抗震加固施工图

楼梯、电梯修正改造结构施工详图资料简介楼梯、电梯改造结构施工详图包括原4号楼梯新增楼面梁配筋平面图、原4号楼梯新增楼面板配筋平面图、新增电梯基础平面图、新增电梯地下一层,一层平面图等。楼梯新增楼面梁配筋平面图楼梯新...

0

匿名    发表于2018-9-5    3740人浏览  1人跟帖   等级:   来自:抗震加固施工图

四层砌体结构业务楼加固全套施工图纸(建筑结构水电暖)资料简介四层砌体结构业务楼加固全套施工图纸包括一层加固平面图、二层加固平面图、四层加固平面图、节点详图、室外新增钢雨棚、钢雨棚连接节点详图、一层平面布置图、四层...

0

匿名    发表于2018-9-4    4389人浏览  2人跟帖   等级:   来自:抗震加固施工图

楼板开洞型钢加固结构节点详图资料简介楼板开洞型钢加固结构节点详图,供大家参考!楼板开洞型钢加固平面布置图1-1剖面图A-A剖面图总图

0

爱可乐的老猫    发表于2018-7-10    3055人浏览  1人跟帖   等级:   来自:抗震加固施工图

本资料为网架加固施工图,包括网架加固设计说明,网架平面加固图,图纸制作规范,具有一定的参考价值。网架平面加固布置图支撑示意图网架加固设计总说明
