重庆某住宅楼通风排烟图

sos_bbs 发表于2010-3-5 1540人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为重庆某公司融科城2#地一期3#楼工程,本建筑为地面33层住宅,地下1层,建筑高度99.0M,为一类高层纯住宅楼.本建筑防烟楼梯间及地下部分合用前室的加压送风设计.图纸包含一层加压风机布置平面图，加压风口布置平面图，楼梯间顶...

某地下室人防通风图

83line 发表于2010-3-5 1614人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为单建式防空地下室，建筑面积约2600m2。平时作地下停车场，战时利用车库区作为三个6级人防二等人员掩蔽所，分为三个防护单元A、B、C。配合战时防护分区的划分，车库划分为三个防火分区，每个防火分区设一个防烟分区，每个...

海南某机场办公楼空调施工图

kimheeche 发表于2010-3-5 1867人浏览等级: 来自:建筑暖通施工图来自电脑版

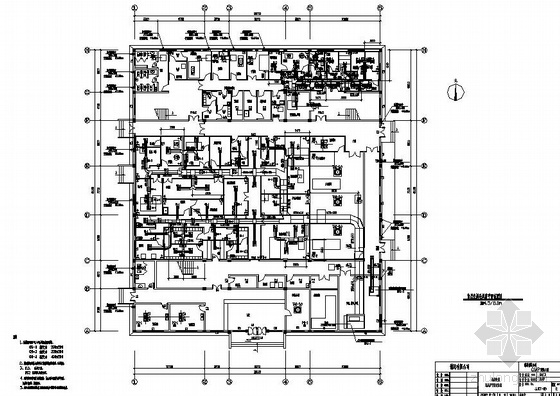

图纸为某机场办公楼空调施工图，包含空调平面图，室外机布置图。

杭州某办公楼VRV空调图纸

chenxi8866 发表于2010-3-4 2636人浏览等级: 来自:建筑暖通施工图来自电脑版

杭州某高档商务办公楼VRV空调图纸，提供有设计说明，平面图和系统图等。　　经实际分析计算，本工程的夏季空调计算总冷负荷：520kW；冬季空调计算总热负荷390kW。采用风冷热泵模块系统，共设8台。　　空调系统：室内部分采用风...

某小区地下车库通风排烟施工图

ilana 发表于2010-3-4 2904人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为高层小区地下车库通风防排烟施工图设计，建筑面积3097平方米。划分为两个防烟分区Ⅰ区建筑面积为1700平方米；Ⅱ区建筑面积为1400平方米。设计本车库内设机械通风及排烟排风系统，排风排烟采用合二为一形式。

广州某制药厂房空调施工图

mengnal 发表于2010-3-3 1729人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程共两层，为某制药公司GMP建设工程。图纸包含施工说明，厂房空调平面图，系统图，材料表等。

河北某小区住宅楼采暖施工图

ilana 发表于2010-3-3 1650人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程地下一层为下房；地上1-24层为塔式住宅。建筑面积：12219.8m2，计算建筑面积：9923.50m2；本工程冬季设集中采暖系统，按连续采暖设计。热源为小区换热站，热媒为55/45°c热水。低区工作压力0.6MPa，高区工作压力0.95MPa。...

某体育中心空调机房施工图

83line 发表于2010-3-3 1999人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为一体育中心空调机房施工图，内含平面图布置图、基础图、流程原理图、系统图。

某十二层酒店中央空调图

danhuali 发表于2010-3-2 1637人浏览等级: 来自:建筑暖通施工图来自电脑版

本建筑共十二层，图纸包含各层平面图及系统图。

成都某别墅空调图

83line 发表于2010-3-2 1784人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸为某别墅中央空调图，本工程地下一层，地上三层，图纸为空调平面图。

某酒店冷冻站、锅炉房施工图

第三工程公司发表于2010-2-26 2762人浏览等级: 来自:建筑暖通施工图来自电脑版

该冷冻站布置在-5.40m层地下室，根据空调所需冷符合选择三台离心式冷水机组,总容3x1406KW；　　该燃气热水锅炉房布置在-6.200m层地下室,装三台常压内置式(换热器)热水锅炉。总容量:2x1400KW+1x2100KW,承担空调热源,并与太阳能热...

河北某公司办公楼采暖图

陈小吃发表于2010-2-26 1677人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为办公楼,地下一层,地上四层。地下室为库房，一层为展厅，甲方要求一层不采暖，需要采暖时用空调布充。本工程采用低温水地板辐射采暖，采暖热媒为 50℃/40℃热水。由院内热站提供。　

郑州某物流园空调图纸

83line 发表于2010-2-25 2295人浏览等级: 来自:建筑暖通施工图来自电脑版

本次设计按照甲方要求，展厅设冷暖集中空调系统，全年使用。商务办公楼采用分体式空调器。一至四层空调面积约为43342m2，选用两台额定制冷量为3868kW、额定值热量为2783kW的溴化锂直燃机组.夏季为空调系统提供7-12℃的冷冻水，冬...

某三层办公楼采暖图

83line 发表于2010-2-25 2010人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为三层综合办公楼，砖混结构，建筑面积1524m2，本工程采用厂区低温热水集中供热供暖，热媒为75/50°C，采暖热负荷为97.5KW.采暖形式为下供下回双管式系统，钢铝复合OLDGL1/1扣盖型散热器。图纸包含采暖平面图，系统图。

某栓剂车间净化空调图

83line 发表于2010-2-25 1598人浏览等级: 来自:建筑暖通施工图来自电脑版

（1）洁具洗涤间、器具洗涤间、存放间、称量间、物料间、IPC办公室、不合格存放间、　　工具间、缓冲间和灌装线为K-1系统；洁净级别为30万级；　　（2）阴凉库房为低温控制区；由四台单体柜式空调器提供冷源。　　（3）其余房...

某十七层酒店空调图

83line 发表于2010-2-24 1459人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸为十七层酒店空调图，包含平面图及系统图。

湖南某医院住院部空调通风图纸

wusudan360 发表于2010-2-24 1894人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸介绍的是湖南某医院住院部空调通风图纸。

某化工厂中央制冷换热站图纸

baoliang_xu 发表于2010-2-24 4029人浏览等级: 来自:建筑暖通施工图来自电脑版

1.主要设计内容为：空调冷冻水、冷却水系统，空调换热系统，采暖换热系统及机房内的通风采暖系统。　　2.空调计算耗冷量为4731KW，空调计算耗热量为4859KW，采暖计算耗热量为11982KW。　　3.本项目设置独立的制冷、换热站，站...

某中学综合楼采暖通风图

83line 发表于2010-2-24 1357人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸为某中学综合楼采暖通风图，本工程地上五层，地下一层，图纸包含采暖平面图，采暖系统图及通风系统图。

青岛某幼儿园采暖图

83line 发表于2010-2-23 2151人浏览等级: 来自:建筑暖通施工图来自电脑版

采暖系统热源由小区换热站提供的80/60摄氏度的低温热水。该楼因南向外窗为玻璃幕，如采用双管下供下回采暖系统立管太多影响美观，所以设计采用水平单管顺流式采暖方式，其他方向房间如楼梯间，门厅，办公室等采用下供下回垂直双...
