地下车库通风施工图

zlover 发表于2008-3-6 1212人浏览等级: 来自:建筑暖通施工图来自电脑版

地下车库通风施工图　　1.FVE-1系统为低噪声混流式通风机,作车库平时通风。　　2.FVES-1通风系统为双速高温排烟混流式通风机, 　　平时低速作车库通风用，高速运行作车库排烟用。　　3.平时通风时，阀门:FVD、HFVD1、HFVD2、...

地下汽车库通风图

zlover 发表于2008-3-6 829人浏览等级: 来自:建筑暖通施工图来自电脑版

地下汽车库通风图　　设计范围　　地下室通风及防排烟设计　　风管制作　　风管采用镀锌钢板咬口制作,做法参照GB50243-2002选取; 　　防火阀必须单独配置支吊架,气流方向必须与阀体上标志的箭头相一致; 　　风管支吊架做法详...

地下车库简易通风图纸

zlover 发表于2008-3-6 816人浏览等级: 来自:建筑暖通施工图来自电脑版

地下车库简易通风图纸　　本地下层通风选用三台低噪声轴流风机，一台排烟风机，采用了诱导通风系统。　　查看DWG格式的文件需要专用软件，请先下载并安装AUTOCAD系列R14或以上版本的软件才能打开。　　当用AUTOCAD打开图纸，...

某军分区暖通施工图

landerman 发表于2008-3-6 1121人浏览等级: 来自:建筑暖通施工图来自电脑版

某军分区暖通施工图，此建筑为五层，包括了一至五层的空调平面图及水系统图等，共10张图纸。

某塔楼空调和冷凝水图

landerman 发表于2008-3-6 1306人浏览等级: 来自:建筑暖通施工图来自电脑版

某塔楼空调和冷凝水图，包括A、B两个塔楼的空调通风和冷凝水平面图，共11张图纸。

某教学楼空调设计图

面包圈发表于2008-3-6 2193人浏览等级: 来自:建筑暖通施工图来自电脑版

1. 本建筑物除配电室、弱电间、消防值班室外设全年运行的舒适性空调系统。　　2. 空调系统采用风机盘管空调系统＋独立新风的空调形式。　　3. 空调新风系统采用全热交换式新风换气机。　　4. 空调系统冷媒为7/12C冷冻...

某大型酒店中央空调设计平面图

yex_03 发表于2008-3-6 2965人浏览等级: 来自:建筑暖通施工图来自电脑版

某大型酒店中央空调设计平面图，从地下二层到三十层的空调风系统和水系统平面图，共17张图纸。

常规式和冰蓄冷制冷系统图纸

landerman 发表于2008-3-5 2484人浏览等级: 来自:建筑暖通施工图来自电脑版

常规式制冷系统和冰蓄冷制冷系统在机房布置、系统原理及各种运行工况下的对比图纸，共6张图纸。

外网综合布线图

landerman 发表于2008-3-5 3376人浏览等级: 来自:建筑暖通施工图来自电脑版

外网综合布线图，一张管道外线的综合平面布置图

某大型仓储式超市空调设计图纸

landerman 发表于2008-3-5 2001人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为某大型仓储式超市，总建筑面积为24000m2;其中空调面积约14800m2。　　冷热源：夏季冷源选用两台CVHE-420水冷离心机组，总供冷量为：3000000Kcal/h。冬季选用DBJ100P中央热水器一台，总供热量1000000 Kcal/h。

某5层楼采暖设计图

landerman 发表于2008-3-5 1427人浏览等级: 来自:建筑暖通施工图来自电脑版

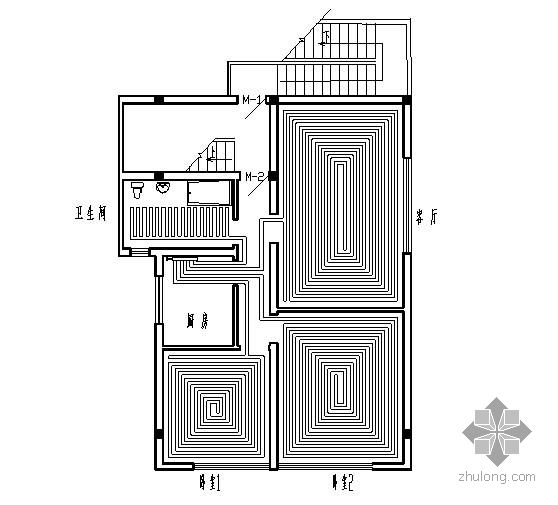

某5层楼房低温辐射采暖设计图纸，包括设计说明和图纸量部分，设计说明为word文档，图纸为5张。总体设计完整，具有一定的参考价值！

冷冻机房完整施工图

landerman 发表于2008-3-5 2171人浏览等级: 来自:建筑暖通施工图来自电脑版

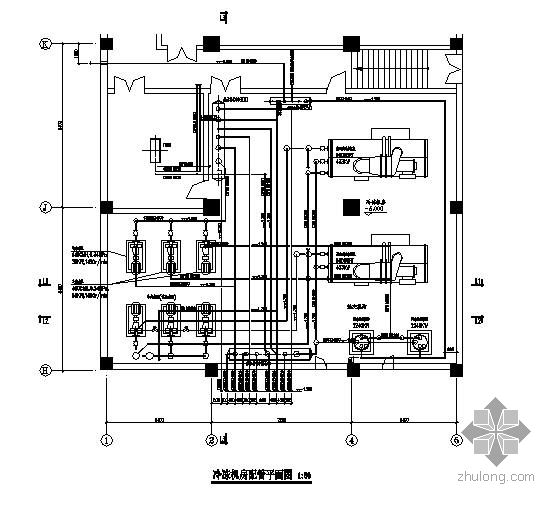

某冷冻机房完整施工图，包括平面图、剖面图及系统图等，共5张图纸。

商场空调排烟图

landerman 发表于2008-3-4 1568人浏览等级: 来自:建筑暖通施工图来自电脑版

某商场空调通风排烟图，从负一层至四层的空调通风及排烟平面图，共10张图纸。

某电子厂房空调降温系统图纸

landerman 发表于2008-3-4 1573人浏览等级: 来自:建筑暖通施工图来自电脑版

本设计采用中英合资南京“天加”牌风冷管道式空调器，设备型号TSD200DI、TSD150DVI各1台。室内机TSD200DI安装在室内走廊吊顶，TSD150DV安装在现有小库房内，便于维修管理。送风管布置在室内操作台上空，风口直接吹到操作台。回风...

某办公楼VRV系统设计图

landerman 发表于2008-3-4 1831人浏览等级: 来自:建筑暖通施工图来自电脑版

某办公楼VRV系统设计图，从一层到顶层屋面的全部平面图纸，共12张。

某大使馆空调初设图纸

landerman 发表于2008-3-3 1289人浏览等级: 来自:建筑暖通施工图来自电脑版

某大使馆空调初设图纸，此大使馆地下一层，地上三层，本设计涵盖了空调、通风、防排烟等内容，共9张图纸。

联合厂房一区空调控制系统图

zlover 发表于2008-3-3 1661人浏览等级: 来自:建筑暖通施工图来自电脑版

联合厂房一区空调控制系统图　　某联合工厂采用多联机空调系统，本图纸为该工程多联接空调机组的控制系统图纸。　　本工程共有24台四面出风的室内机。

长春某广场复杂高层暖通全图

wandermw 发表于2008-3-3 1326人浏览等级: 来自:建筑暖通施工图来自电脑版

长春某广场复杂高层暖通全图，包含采暖、空调、通风防排烟等各方面的图纸设计，共46张图纸。

某宾馆中央空调平面设计图纸

landerman 发表于2008-3-3 1884人浏览等级: 来自:建筑暖通施工图来自电脑版

某宾馆中央空调平面设计图纸，包括从一层到八层的空调系统平面图，共7张图纸。

某车间办公室空调图

landerman 发表于2008-3-3 1328人浏览等级: 来自:建筑暖通施工图来自电脑版

某车间综合办公楼的空调通风系统设计图纸，图纸完整，共4张。
