某综合楼的空调图

landerman 发表于2008-7-9 1350人浏览等级: 来自:建筑暖通施工图来自电脑版

本资料位某综合楼的空调通风防排烟设计图纸，同时还包含了消防的内容。　　本项目空调建筑总面积为36600m^2, 夏季设计冷负荷为3840KW,冬季设计热负荷为4000KW, 建筑平面冷指标为105W/m^2,建筑平面热指标为109W/m^2. 　　夏季...

空压机(风冷)热力图纸

landerman 发表于2008-7-9 2310人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为氧化铝三分厂仪表空压机换型改造。拆除站内原三台活塞压缩机及相关附机。新上2台Q=12.0M /min p=0.85MPa风冷变频螺杆式空压机及后处理设备。

某车检线空调设计图纸

landerman 发表于2008-7-9 1350人浏览等级: 来自:建筑暖通施工图来自电脑版

设计范围：1、夏季集中空调系统设计。 2、通风系统设计。　　设计内容：本工程均采用风机盘管+新风的半集中式系统。办公.小会议室风机盘管的安装形式为侧送下回，采用标准型加长水盘风机盘管。在吊顶上安装的新风机组接有送风...

某商住楼空调采暖图

landerman 发表于2008-7-9 1757人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为**地区机焦物资经销公司商住楼,地上十六层，地下一层；其中地下室为车库及设备用房，一二三层为商场和门市，四层办公室和住宅，五-十六层为住宅，建筑面积约为20000m. 　　本工程空调冷负荷为QL=1024KW,空调热负荷Qr=9...

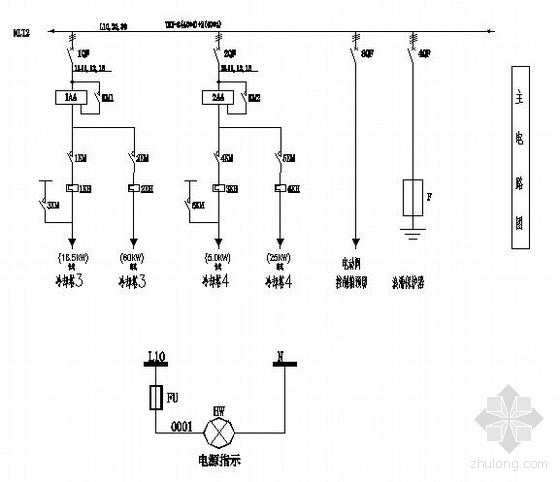

冷却塔双速风机控制图

xiaozhang111 发表于2008-7-8 3182人浏览等级: 来自:建筑暖通施工图来自电脑版

双速风机用一台软启动控制，分手自动。平时处于运行在低速，手动按纽或消防信号进入时，软启动开始工作，并旁路；火灾时，高速运行，信号进入后，为先让软启动停止再重新启动，加入时间继电器延时。

某办公室中央空调设计图

landerman 发表于2008-7-7 2262人浏览等级: 来自:建筑暖通施工图来自电脑版

某办公室中央空调设计图，包括：水系统图：一、二、三、层的风系统图、空调通风平面图、水管道平面图等，共10张图纸。

某制程冰水空调工程图

landerman 发表于2008-7-7 1622人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为XX食品包装（太原）有限公司新增射出线、吹瓶线空调及制程冰水工程。设计范围：　　1)生产设备射出机、吹瓶机（S14）制程冰水系统，且新增吹瓶机（SBO08）制程冰水从一期吹瓶机（SBO14）接。　　2)新增吹瓶机排风系统...

某直燃机房设计图

landerman 发表于2008-7-7 2244人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为机房制冷,供热水系统,机组:制冷量为2330KW,1160KW各一台采用溴化锂热水型冷水机组,制冷机设计工况,进水t1=12度,出水t2=7度,供热用水水换热器。一次进水110度，出水68度，二次水供暖进水温度50度,出水为60度. 　　冷热水...

某家具城空调设计图

landerman 发表于2008-7-7 3240人浏览等级: 来自:建筑暖通施工图来自电脑版

本项目空调建筑总面积为37000m2, 夏季设计冷负荷为3020KW,冬季设计热负荷为3350W。冷源选用螺杆型冷水机组共2台.热媒采用60C热水, 回水温度为50C.由设置于制冷机房内的水-水板式换热器集中提供, 经循环水泵输送...

某镇政府办公楼采暖设计图

qy97 发表于2008-7-4 1619人浏览等级: 来自:建筑暖通施工图来自电脑版

本设计采用机械循环低温地板采暖设计，热源由附近锅炉房供给。管材选用优质交联聚乙烯塑料管材（PEX），其他管材选用焊接管。

某住宅楼的地板辐射采暖设计图

qy97 发表于2008-7-4 1537人浏览等级: 来自:建筑暖通施工图来自电脑版

某住宅楼的地板辐射采暖设计图，本设计采用机械循环低温地板采暖设计，热源由附近锅炉房供给。管材选用优质交联聚乙烯塑料管材（PEX），其他管材选用焊接管。

某大厦中央空调设计图纸(一)

landerman 发表于2008-7-3 2089人浏览等级: 来自:建筑暖通施工图来自电脑版

本设计为……总建筑面积68842m.地下共3层,主要功能为车库,游泳洗浴,餐饮,设备用房,地上共16层,一.二层为商场.三至十六层2个塔楼为公寓,总建筑高度为59.9m.属一类高层建筑.设计范围:包括空调系统,通风系统,防排烟系统. 　　本工...

某公寓式办公楼群楼通风空调图

landerman 发表于2008-7-3 1963人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为XXXXX裙房空调工程，总建筑面积约14000平方米,设地下一层、地上四层,其中一~四层为裙房，内设有商场、餐厅等一流服务设施。设计范围:1、空调系统的设计；2、消防系统设计不在本次设计范围内,消防系统设计详见2003年12月...

某铁路医院改造工程空调水系统图

landerman 发表于2008-7-3 2708人浏览等级: 来自:建筑暖通施工图来自电脑版

本资料为某铁路医院改造工程空调水系统图，包括：空调系统工艺流程图及冷却塔布置图、空调主机冷却塔剖面图及风机盘管大样图、空调机房布置管路图、空调系统原理图、地下一层至四层的空调水平面图，共9张图纸。　　

某办公楼变频多联机设计图纸

landerman 发表于2008-7-3 3167人浏览等级: 来自:建筑暖通施工图来自电脑版

本次投标工程全部采用变频多联式空调，室内机主要为高静压风管机、超薄风管机两种室内机机形式。室内机选用风管机可以根据房间的结构、用途、装修等情况合理的布置风口，使室内的气流组织更加合理,营造舒适的室内工作环境;超薄风...

某大厦中央空调设计图纸(二)

landerman 发表于2008-7-3 2612人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为……大饭店及休闲广场工程,位于……,总建筑面积63148m2，地下两层,主要功能为建材超市,地上南楼十五层,总高度为35.5m,主要功能为酒店及商铺,属一类高层;地上北楼九层,总高度为35.5m,主要功能为办公及商铺,属二类高层.设...

某商业街综合服务楼空调机房图

landerman 发表于2008-7-2 1996人浏览等级: 来自:建筑暖通施工图来自电脑版

某商业街综合服务楼空调机房图，包括：设计说明、空调机房设备明细表、空调机房配管系统图、空调机房配管平面图等，共45张图纸。

某地第二中学中央空调设计图

landerman 发表于2008-7-2 1745人浏览等级: 来自:建筑暖通施工图来自电脑版

某地第二中学中央空调设计图，包括一层至六层的空调平面图及两张系统配管图，共9张图纸。

某地下商场中央空调设计图纸

landerman 发表于2008-7-2 2044人浏览等级: 来自:建筑暖通施工图来自电脑版

某地下商场中央空调设计图纸，包括：负二层冷冻水系统图、负一层通风空调平面布置图、负二层通风空调平面布置图、负一层冷冻水平面图、负二层冷冻平面图以及各空调机室的剖米那大样图。共9张图纸。

20吨和10吨热水锅炉施工图纸

landerman 发表于2008-7-2 4211人浏览等级: 来自:建筑暖通施工图来自电脑版

本锅炉房先安装两台SZL14-1.0/115-70-AII型链条炉排组装水管蒸汽锅炉,另予留一台锅炉型号SZL7-1.0/115-70-AII型的安装位置,以备将来扩建安装用.锅炉运行温度为115C-70C,运行压力为0.9MPa。锅炉烟囱高为500m，烟...
