路桥工程图纸_路桥市政图片
路桥隧施工图,公路铁路、桥梁隧道、地铁轨交、市政工程等的全套施工图设计、通用图设计以及初步设计图等,欢迎路桥及市政同行们下载和上传相关资料。
  • 145159成员
  • 6862主题
  • 15360回复
  • 0热度
  • 0周热度
  • 0月热度
  • 0总热度

了解更多

检索到1441条内容

0

zhao84465446    发表于2014-1-7    2856人浏览  3人跟帖   等级:   来自:路桥工程图纸

【主要设计标准】   设计活载:中-活载。   线略数目及等级:单线,客货共线。   设计速度目标值:160km/h。   工程所处环境为:碳化作用等级T2。   施工方法:悬臂灌注法。   箱梁结构设计:   1、箱梁构造:梁体...

0

匿名    发表于2014-7-15    2730人浏览  1人跟帖   等级:   来自:路桥工程图纸

设计依据:《城市桥梁设计规范》(CJJ11-2011)、《公路桥涵施工技术规范》(JTG/T F50-2011)   设计荷载:城市—A级。高程系统:黄海高程系。设计基准期:100年。设计安全等级:一级。河道:规划河道顶宽20米,河底宽18米。桥...

0

hxm0965    发表于2014-7-8    3060人浏览  1人跟帖   等级:   来自:路桥工程图纸

拱桥设计荷载汽车-20级。中孔主拱跨径为7m,矢跨比为1/2.86,拱厚为50cm,两侧孔跨径为3.5m,矢跨比为1/2.86,拱厚为45cm。防水层采用15cm厚水泥粘土。拱圈采用M10水泥砂浆花岗岩料石……共计7张CAD,设计于2011年

0

3830696    发表于2013-8-22    3035人浏览  2人跟帖   等级:   来自:路桥工程图纸

【工程概况】    桥梁全长:26.46米 矢跨比:1/2    桥台形式:重力式U型桥台 基础:桩基础    桥梁材料:料石 设计荷载:公路--Ⅱ级   【图纸内容】    全桥主要工程数量汇总表;桥梁布置图;桥梁平面图;桥型布置图...

0

sansan82    发表于2014-7-1    2170人浏览   等级:   来自:路桥工程图纸

荷载等级:公路—Ⅱ级;设计安全等级:二级;桥型方案为4×30 米预应力简支T 梁,桥梁全长为127.08m,桥宽:8.0~8.164 米(行车道)+2×0.5 米(防撞墙)=9.0~9.164 米;上部结构为4x30 米预应力简支T梁,先简支后桥面连续。下部...

0

wwx81429    发表于2013-11-1    4564人浏览  2人跟帖   等级:   来自:路桥工程图纸

【技术标准】   1.设计荷载:人群活载3.5KN/m2。   2.桥面宽度:建筑总宽度2.7m,净宽2.0m。   3、桥上纵坡:桥上纵坡为平坡。   4、地震烈度:工程区地震动峰值加速度为0.05g,按构造设防。   5、通航等级:不通航...

0

sdeoxia    发表于2014-5-13    2855人浏览  2人跟帖   等级:   来自:路桥工程图纸

道路等级:城市次干道Ⅰ级;车行道数:双向四车道;设计车速: 30km/h;荷载等级:城-A级;全桥长126m,桥面宽度:3m(人行道) +16m(车行道) +3.0m(人行道)=22m。;桥面横坡:双向1.5%;桥面纵坡:5.6%;抗震设防烈度:6度;设计...

0

huangping059    发表于2014-6-18    2103人浏览  1人跟帖   等级:   来自:路桥工程图纸

图纸分斜度0°、15°、30°各一套3套,设计于2013年。   跨径:25m;斜度:0°、15°、30°   荷载:公路-Ⅰ级;行车道数:4车道   桥面宽度:2×12.50m、12.50m   路基宽度:26m、13m;单幅桥梁片数:4   梁间距(m)...

0

lunzai    发表于2014-1-27    6462人浏览  2人跟帖   等级:   来自:路桥工程图纸

【工程概况】    为满足本河段满足净宽40.00米和净高6.00米的通航要求,河中不宜修建桥墩,并尽量降低桥面设计标高及桥头接线填土高度,以满足桥头接线纵坡的要求和降低工填土程量,因此上部结构采用一孔净跨径56米的下承式系...

0

硕大的    发表于2014-6-10    2970人浏览  1人跟帖   等级:   来自:路桥工程图纸

公路4×20m预应力混凝土后张简支转连续箱梁桥施工图,主梁采用16孔20米预应力混凝土简支转连续箱梁,4孔20米一联,全桥共设四联。Z280型桥头伸缩装置,橡胶支座。SB级三横梁护栏。防震挡块内侧粘贴橡胶缓冲块。导流堤端产与桥头...

0

爱丽丝ly    发表于2014-5-28    2045人浏览  1人跟帖   等级:   来自:路桥工程图纸

【设计标准】   1.桥面宽度: 分离式路基为净-13.25米+2×0.5 米防撞栏;   根据福建省高速公路建设总指挥部专题会议纪要[2009]65号文的精神,整体式路基宽度调整为28m,分离式路基宽度调整为14.25m。   2.设计荷载:公路...

0

华研壹    发表于2014-5-17    6842人浏览  1人跟帖   等级:   来自:路桥工程图纸

【设计概况】   新建小桥,上部结构采用1×13m的预应力钢筋混凝土空心板,下部结构采用U型桥台配扩大基础。桥长21.07m,桥宽4.5 m。   【技术标准】   1.荷载等级:公路-Ⅱ级。   2.桥面宽度:0.25 m(栏杆)+4.0 m(车...

0

华研壹    发表于2014-5-12    2240人浏览  1人跟帖   等级:   来自:路桥工程图纸

荷载等级:公路-Ⅰ级。桥面宽度:2×0.25m(栏杆)+2×0.75m(人行道)+12.0m(车行道)=14.0m。桥面横坡:车行道双向2.0%,人行道1.0%。桥面纵坡:0%。地震动峰值加速度:0.05g。   桥梁全长38.04m,上部结构采用2孔16.0m预应...

0

华研壹    发表于2014-5-6    1772人浏览  1人跟帖   等级:   来自:路桥工程图纸

荷载等级:公路-Ⅱ级。桥长68.08 m,桥宽12.0m.   断面布置:0.50 m(防撞护栏)+11.0 m(车行道)+0.50 m(防撞护栏)=12.0 m。桥面纵横坡:无纵坡,横坡为2.0%。桥下河流不通航。   上部结构采用3×20 m的预应力钢筋混凝土...

0

欲言寓语    发表于2014-5-6    2129人浏览  1人跟帖   等级:   来自:路桥工程图纸

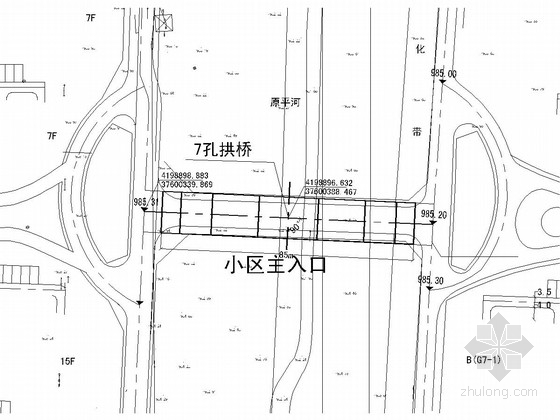

7孔85米拱桥设计图。栏杆采用浅灰色汉白玉石材研磨抛光面与火焰烧毛面相结合形成。栏杆桥面部分两伸缩缝之间总长40.0米桥头设抱鼓石端头。桥头栏杆与桥面栏杆端立柱之间设4厘米的伸缩缝。   图纸内容:桥梁总体布置图、净跨18...

0

华研壹    发表于2014-5-5    4119人浏览  1人跟帖   等级:   来自:路桥工程图纸

全桥长68.11 m,桥宽为12m。荷载等级:公路-Ⅱ级。桥面宽度:0.50 m(防撞护栏)+11.0 m(车行道)+0.50 m(防撞护栏)=12.0 m。桥面纵横坡:无纵坡,横坡为2.0%。   桥梁位于直线上,无纵坡,道路前进方向右偏角为120°。经现...

0

xhf0293    发表于2014-5-4    2317人浏览  1人跟帖   等级:   来自:路桥工程图纸

图纸箱梁跨径20m、25m、30m、35m、40m;每种跨径又细分斜交0度、15度、30度类型图纸3套。共计15套图纸400多张CAD。   公路等级:高速公路   路基宽度(m):33.5   汽车荷载等级:公路-Ⅰ级   行车道数:6   桥面宽度(...

0

meimei90    发表于2014-4-30    2646人浏览  1人跟帖   等级:   来自:路桥工程图纸

计算荷载:公路Ⅱ级;本桥桥面横坡为2%双向坡,由盖梁调整;桥面铺装为13cm水泥混凝土,水泥混凝土铺装中采用E8钢筋网;支座采用橡胶园板支座,规格:18米板梁采用GYZ^200×28,22米板梁采用GYZ^200×35,其中桥台处采用GYZF4^2...

0

meimei90    发表于2014-4-28    2455人浏览  1人跟帖   等级:   来自:路桥工程图纸

设计荷载:公路Ⅱ级。 桥  长:46.28米。   桥面纵坡:无桥面纵坡。 桥面横坡:双向1.5%。   桥  型:跨径为36.90m净矢跨比为1/7.3的钢筋混凝土板拱桥。   桥面宽度:0.5m(防撞栏杆)+6.0m+0.5m(防撞栏杆)。   本...

0

jg_liudf    发表于2014-4-20    1732人浏览  1人跟帖   等级:   来自:路桥工程图纸

典型横断面   箱梁一般构造   预制箱梁钢束构造   箱梁顶板负弯矩钢束构造   箱梁普通钢筋构造(中跨)   箱梁普通钢筋构造(边跨)   现浇桥面板钢筋构造   端横梁钢筋构造   现浇中横梁钢筋构造   跨中横梁...
