路桥工程图纸_路桥市政图片
路桥隧施工图,公路铁路、桥梁隧道、地铁轨交、市政工程等的全套施工图设计、通用图设计以及初步设计图等,欢迎路桥及市政同行们下载和上传相关资料。
  • 145159成员
  • 6862主题
  • 15360回复
  • 0热度
  • 0周热度
  • 0月热度
  • 0总热度

了解更多

标签检索 道路 桥梁|桥涵 隧道
公路等级: 更多
车道数: 更多
设计时速:
80 40 30
更多
干线: 更多
材料类型: 更多
使用年限: 更多
行车道位置: 更多
等      级:
更多

检索到6924条内容

0

wuyeti    发表于2016-8-29    1901人浏览  1人跟帖   等级:   来自:路桥工程图纸

设计标准:   1)桥面宽度:净-7.0+2×0.5防撞栏,主桥面全宽10.80m,引桥面全宽8.0m;   2)设计荷载:汽-20级,挂-100级;   3)桥面坡度:双向纵坡——0.3%,横坡——1.5%。   ……   主桥为下承式等截面悬链线无铰拱...

0

aeifen    发表于2016-8-26    1619人浏览  1人跟帖   等级:   来自:路桥工程图纸

城际轨道交通线路全长58.44km,设置车站22座,平均站间距2753m,与线网中的M2、M4、M10、R6、R7形成换乘。全线以高架敷设方式为主, 于起点处设地下线路1处,约5km;山岭隧道3处:1处隧道700m,1处隧道4.58km 、1处短隧道508m。...

0

aeifen    发表于2016-8-26    2305人浏览  2人跟帖   等级:   来自:路桥工程图纸

[山东]2016年设计地铁车辆段与综合基地主体结构施工图182张      设计依据:《地铁设计规范》(GB50157-2013)   拟建工程位于两条地铁线交汇处。车辆段总用地面积16.09万mŒ2,盖上总建筑面积16.15万mŒ2...

0

aeifen    发表于2016-8-26    2026人浏览  2人跟帖   等级:   来自:路桥工程图纸

轨道交通工程为地下岛式(1台2线)车站直线站台,有效站台全长210m,车站共设置2侧屏蔽门,屏蔽门以有效站台中心线里程中心向两侧对称布置,全长约185m。   ……   屏障门主要技术参数:滑动门净开度:2000mm;每侧站台滑动门...

0

aeifen    发表于2016-8-25    2036人浏览  2人跟帖   等级:   来自:路桥工程图纸

设计依据:公路桥涵施工技术规范JTG/T F50-2011   设计荷载:公路-I级;桥面宽度2X(0.5防撞栏+11米行车道+0.5米防撞栏)=24米。左幅长721.29米,右幅长736.29米。左幅桥桥孔分六联布设,第一联为48m+48m+34m预应力等截面连续箱梁...

0

acdabc    发表于2016-8-25    2055人浏览  3人跟帖   等级:   来自:路桥工程图纸

设计标准:设计荷载:公路—I级;桥宽:12.5米,桥宽布置:0.5(墙式护栏)+11.5(行车道)+0.5(墙式护栏);桥面横坡:2%;斜交角度:0ο—45ο(以5ο为级差);地震动峰值加速度: 0.05g、0.1g。   预制板片数:12块板;预...

0

唐员外    发表于2016-8-24    2199人浏览  3人跟帖   等级:   来自:路桥工程图纸

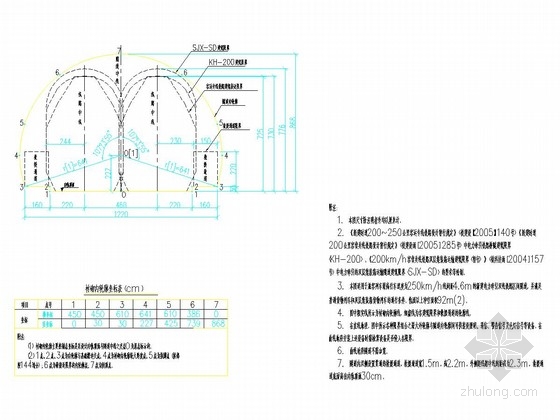

通用图适用于电力牵引、设计行车时速250公里、客运专线与客货共线(普通货物及双层集装箱运输)铁路,环境作用等级为T2的I~V级围岩双线隧道。   在下列情况时,本图不直接适用:地震动峰值加速度大于或等于0.15g地区内的洞口...

0

a245045    发表于2016-8-23    3377人浏览  6人跟帖   等级:   来自:路桥工程图纸

设计依据:《公路桥涵施工技术规范》(JTG/T F50-2011)   城市主干道设计车速60km/h,为城市快速路,设计车速80km/h,匝道设计车速40km/h。车辆荷载:公路-Ⅰ级(检算荷载:城-A级)。桥梁结构采用:城-A级做为标准荷载。桥梁...

0

a245045    发表于2016-8-23    4014人浏览  2人跟帖   等级:   来自:路桥工程图纸

设计依据:《公路桥涵施工技术规范》(JTGT F50-2011);《公路水泥混凝土路面设计规范》(JTGD40-2011)   所在道路为乡村农用公路,既有桥为1-7.5m石拱桥,现已垮塌。目前桥位处主要靠临时便道通行,便道下建临时排水圆管2座。...

0

a245045    发表于2016-8-23    3409人浏览  2人跟帖   等级:   来自:路桥工程图纸

设计依据:《公路桥涵施工技术规范》(JTGT F50-2011);《公路水泥混凝土路面设计规范》(JTGD40-2011)   设计荷载:公路-Ⅱ级。公路等级:四级公路(农村公路)。设计车速:10km/h。结构安全等级: 二级。设计洪水频率:25年...

0

a245045    发表于2016-8-23    2084人浏览  2人跟帖   等级:   来自:路桥工程图纸

设计依据:《公路桥梁施工技术规范》 (JTG/TF50-2011)   主要技术标准:设计荷载:公路-Ⅱ级,人群荷载:3KN/m2;公路等级: 二级公路;设计车速: 40km/h;设计安全等级:二级,结构重要性系数:1.0;设计洪水频率:采用 1/1...

0

gongcheng15y    发表于2016-8-20    2972人浏览  9人跟帖   等级:   来自:路桥工程图纸

本次设计道路全长4148.937m,其中:xx路为主干道,设计速度50Km/h,双向六车道,近期实施标准路幅宽度36m,,远期标准横断面44m,全长2450m;xx路连接道为次干道,设计速度40Km/h,标准路幅宽度26m,全长1698.937m。   本次设计...

0

匿名    发表于2016-8-20    1526人浏览  5人跟帖   等级:   来自:路桥工程图纸

该路设计车速为50km/h,道路采用双向六车道断面设计,路幅由原规划的30米调整为36米:   道路标准横断面:36m=4.75m人行道(含2.5m绿化带)+2.5m非机动车道+3×3.5m机动车道+0.5m中央双黄线+3×3.5m机动车道+2.5m非机动车道+4...

0

匿名    发表于2016-8-20    1615人浏览  2人跟帖   等级:   来自:路桥工程图纸

该路设计车速为50km/h,道路采用双向六车道断面设计,路幅由原规划的30米调整为36米:   道路标准横断面:36m=4.75m人行道(含2.5m绿化带)+2.5m非机动车道+3×3.5m机动车道+0.5m中央双黄线+3×3.5m机动车道+2.5m非机动车道+4...

0

匿名    发表于2016-8-20    1156人浏览  1人跟帖   等级:   来自:路桥工程图纸

该路设计车速为50km/h,道路采用双向六车道断面设计,路幅由原规划的30米调整为36米:   道路标准横断面:36m=4.75m人行道(含2.5m绿化带)+2.5m非机动车道+3×3.5m机动车道+0.5m中央双黄线+3×3.5m机动车道+2.5m非机动车道+4...

0

匿名    发表于2016-8-20    2753人浏览  1人跟帖   等级:   来自:路桥工程图纸

该路设计车速为50km/h,道路采用双向六车道断面设计,路幅由原规划的30米调整为36米:   道路标准横断面:36m=4.75m人行道(含2.5m绿化带)+2.5m非机动车道+3×3.5m机动车道+0.5m中央双黄线+3×3.5m机动车道+2.5m非机动车道+4...

0

匿名    发表于2016-8-20    989人浏览  1人跟帖   等级:   来自:路桥工程图纸

该路设计车速为50km/h,道路采用双向六车道断面设计,路幅由原规划的30米调整为36米:   道路标准横断面:36m=4.75m人行道(含2.5m绿化带)+2.5m非机动车道+3×3.5m机动车道+0.5m中央双黄线+3×3.5m机动车道+2.5m非机动车道+4...

0

gongcheng15y    发表于2016-8-20    1515人浏览  3人跟帖   等级:   来自:路桥工程图纸

本次设计道路包括xx路和xx路连接道,其中: xx路为主干道,设计速度50Km/h,双向六车道,全长2390m,同时承担内部交通和过境交通的作用; xx路连接道为次干道,设计速度40Km/h,全长1160m,承担内部交通的服务性道路。 xx路近期...

0

gongcheng15y    发表于2016-8-20    1391人浏览  1人跟帖   等级:   来自:路桥工程图纸

本工程负荷等级为三级用电负荷,设备容量为283.6kW。其中,道路照明设备容量为173.6kW(含预留76kW),预留景观照明容量55kW,预留交通控制及其他容量55kW。   道路照明设备采用户外箱变供电,户外箱变防护等级不低于IP54。电...

0

匿名    发表于2016-8-20    939人浏览  1人跟帖   等级:   来自:路桥工程图纸

本次工程主要针对某二级公路改扩建工程。本次设计道路全长4148.937m,其中: xx路为主干道,设计速度50Km/h,双向六车道,标准路幅宽度36m,全长2450m; xx路连接道为次干道,设计速度40Km/h,标准路幅宽度26m,全长1698.937m。...
