斜拉索安装示意图

chenzebin陈发表于2012-8-31 1053人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、塔吊负责将钢绞线盘吊至桥面，桥面上水平运输用3t叉车完成。　　2、3t卷扬机上吊点布置在塔外，1t及1.5t无级变速卷扬机上吊点布置在塔内。　　3、塔内设有工作平台和上下通道（图中未示）。　　

人行吊桥示意图

chenzebin陈发表于2012-8-31 2912人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

人行吊桥示意图

桥梁三角吊机（拼梁）图

chenzebin陈发表于2012-8-31 849人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁三角吊机（拼梁）图

桥梁前支点挂蓝总体布置图

chenzebin陈发表于2012-8-31 1000人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　主梁施工分为以下五步进行：　　1、当浇注的砼达到设计强度80%时，开始张拉各部位预应力筋至完毕，调整斜拉索索力，整体下放挂篮50cm。　　2、利用液压装置，前移到位并调整好位置。　　3、用4台液压千斤顶，作用...

桥梁爬架模板构造图

chenzebin陈发表于2012-8-31 1303人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1、尺寸单位：cm。　　 2、模板高度为225cm，高度方向为3段，每次整块翻升2块模板，每次浇筑高度5m。　　 3、施工顺序：浇筑砼--提升爬架--拆安最下面2块模板--重复前面步骤。　　 4、每层平台用金属网格铺脚踏板...

桥梁缆索施工桥墩布置图

chenzebin陈发表于2012-8-31 856人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1、图中尺寸均以米计；　　 2、图中起重索和牵引索未画出；　　 3、图中设6组缆绳天线，两组主索为Φ47.5其余四组主索为Φ28；　　 4、需万能杆件60t，钢丝绳12t，锚锭2个; 　　 5、索塔基础砼采用C30砼。　　

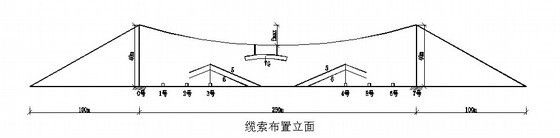

桥梁缆索吊装系统布置图

chenzebin陈发表于2012-8-31 1354人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、缆索吊装系统设计吊重为33T。　　2、承重主索布置两组，分别由5Φ47.5的钢绳组成，吊装顺序依次从琼州岸倒退着回吊。空载垂度L/24，重载垂度L/14。　　3、起吊钢丝绳用Φ21.5钢绳走10线。　　4、牵引绳Φ28钢绳...

桥梁缆索吊装布置图

chenzebin陈发表于2012-8-31 1012人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1、该锚锭全桥共四个。　　 2、锚索樑用轻型钢轨作成圆形切面。空隙要用钢筋捆实，必须牢固可靠。　　 3、条石配重根据计算而增加。　　

桥梁跨墩门架立面示意图

chenzebin陈发表于2012-8-31 4541人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸均以厘米为单位；　　2、30mT梁采用2付跨墩门架抬吊，每付跨门架上用1台5T卷扬机起吊，1台1T牵引卷扬机；　　3、跨墩门架基础采用固结方式；　　4、需三角架24.90T，万能杆件28.19T，型钢3.79T。　　

桥梁跨墩龙门架构造图

chenzebin陈发表于2012-8-31 4206人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸均以厘米计；　　2、固定式双龙门架立柱高度可根据实际地面高度进行调整；　　3、平车轴距1.5米，横向为单轴，承重能力为单车45T；　　4、图示为一个龙门架构造图，每片梁设置两个吊点。　　

桥梁空心薄壁墩翻模示意图

chenzebin陈发表于2012-8-31 1386人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸以厘米计；　　2、正模和侧模均由加工而成；　　3、每个工作平台需钢材0.282T，工作平台为悬扣式，上下翻模用螺栓连接。　　

桥梁空心板预制模板定位支撑方案图

chenzebin陈发表于2012-8-31 3053人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1，预制梁采用桥面40M宽的旧桥，顺桥轴线交错布置5各预制底座；存梁区分别布置在底胎两侧，可供存梁30片；存梁区两边预留安装梁吊车及过往施工车辆便道。　　 2，钢筋房、木工房、砂石水泥料场、拌合机等设在华阳岸...

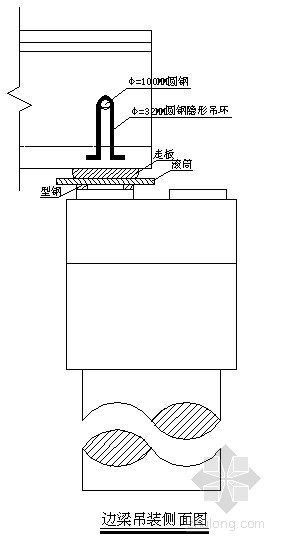

桥梁空心板边板落位方案图

chenzebin陈发表于2012-8-31 1462人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1，本图为边梁吊装示意图，用两台50T吊车将空心板梁由原桥存梁处转移至盖梁上，再利用走板滚筒及链滑车横移至设计位置。　　 2，边梁到位后固定梁的一端，另一端用φ=100MM圆钢棒穿至梁端头预埋隐形吊环位置，再用...

桥梁井架墩帽施工布置图

chenzebin陈发表于2012-8-31 820人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸均以厘米计；　　2、扣管支架间距为100×100cm；　　3、模板安装采用万能杆件附墩井架配以摇臂扒杆进行；　　4、35、42号交界墩共需要扣管支架11000m。　　

桥梁井架扒杆构造图

chenzebin陈发表于2012-8-31 881人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸均以厘米计；　　2、扒杆设计吊重为50KN；　　3、摇头扒杆在使用时，钢管若弯曲较大，要及时更换；　　4、扒杆除吊砼外，还可用于吊钢筋、模板等；　　5、根据需要，全桥共设4副扒杆，每根扒杆万能杆...

桥梁混凝土浇筑专用工作架图

chenzebin陈发表于2012-8-31 856人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、本图尺寸以厘米计。　　2、工作加工底面尺寸为4.5×4.5m。　　3、工作架使用时底面中心与孔中心对齐，悬臂端伸出钢平台外，主要用于引桥桩基和主桥边排桩基的下钢筋笼、导管、浇砼全套工序。　　4、平台尾部布...

桥梁桩基人工钻孔爆破开挖图

chenzebin陈发表于2012-8-31 1009人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　 1、尺寸单位：cm。　　 2、周边眼采用光面爆破，不藕合装药爆破。　　 3、导爆眼不装炸药。　　 4、采用毫秒微差延时起爆雷管引爆，由内至外分梯段起爆。　　 5、掏槽眼可为桶型掏槽眼，也可为锥型掏槽眼。　　...

桥梁主梁搭架现浇支架布置图

chenzebin陈发表于2012-8-31 1007人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明: 　　1、本图尺寸除标高以m计外，余均以cm计；　　2、支架与0#、1#墩采用固结，在墩上相应位置预埋钢板，利用I36与钢板焊接；　　3、M型万能杆件520T，其它钢材210T（其中型钢190T）；　　4、滑动支承采用5mm厚四氟滑板...

桥梁主拱箱吊装示意图

chenzebin陈发表于2012-8-31 1464人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

说明: 　　1.图中尺寸均以厘米计　　2.北岸索塔中心桩号为K172+302,南岸索塔中心桩号为K172+680 　　3.双箱未组合在一起之前,每段拱箱的八字抗风不得拆除　　4.主索的水平夹角最好控制在25度左右　　

桥梁栈桥方案图

chenzebin陈发表于2012-8-31 909人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁栈桥方案图
