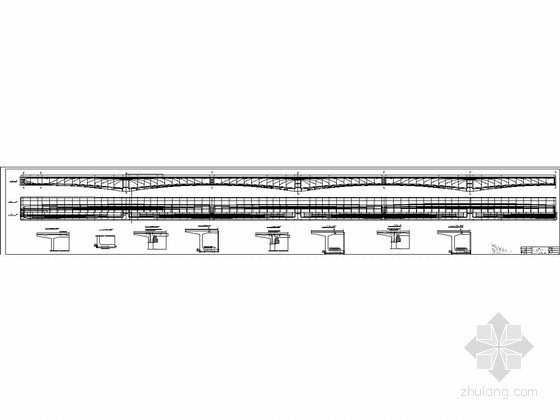

（48+5×80+48）连续梁梁部轮廓修改设计图

w1174 发表于2014-2-19 828人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

1、纵向预应力张拉采用双控，实测延伸量与计算值容许±6%误差。　　2、纵向预应力索的抗拉极限强度标准值为1860Mpa，弹性模量为195000Mpa。　　3、材料数量表中，下料长度为张拉端预留70cm，锚固端预留30cm。　　4、表中T代表...

衡重式路肩挡土墙设计图

蔚蓝天空远发表于2014-6-25 4640人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

土基及不良地基墙基埋深h≥0.5m，襟宽p≥1.0m。岩基墙基埋深h≥0.2m，襟宽p≥0.2m。墙顶采用1:3水泥砂浆抹成5%外斜横坡。墙面露出部分采用1:2水泥砂浆勾缝。墙体石料标号不低于30号。挡墙设计参数:设计荷载为公路Ⅰ级，墙背填土...

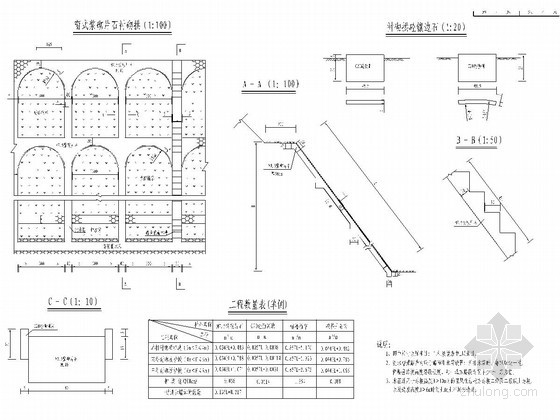

路基防护设计图（拱形骨架）

蔚蓝天空远发表于2014-6-25 2873人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1、图中尺寸以厘米计；工程数量表中L以米计。　　2、流水槽兼踏步对应于路面排水管设置；无排水管时，每100m设一道,但根据边坡高度路段长度，每一填方路段设置不少于一道为宜。　　3、本图适用于边坡高度H＞10m时的强风化岩挖...

无障碍通道

zjun1984 发表于2005-11-1 2698人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

无障碍通道，单面坡缘石坡道，三面坡缘石坡道，扇面式缘石坡道，全宽式缘石坡道，平行式缘石坡道，组合式缘石坡道，转角处三面坡缘石坡道，转角处扇面式缘石坡道，行进盲道，提示盲道，行进盲道，盲道铺设的位置和走向，国际通...

厦门BRT声屏障设计图

jia570279691 发表于2008-3-27 5251人浏览 3人跟帖等级: 来自:路桥节点详图来自电脑版

厦门BRT：　　声屏障形式图、　　厦门BRT弧型、　　厦门BRT弯曲、　　施工图、　　厦门（BRT）2M高声屏障

市政道路交叉口缘石坡道布置示意图

meimei90 发表于2014-6-19 7855人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

本图用于路口及路段人行横道处设置缘石坡道情况，残疾人以及其他非机动车过街使用。在人行横道与缘石坡道处不得设雨水口，如有冲突，可稍微移动缘石坡道的位置或雨水口的的位置以错开。缘石坡道处车行道、非机动车道、人行道的路...

桥梁检修栏杆一般构造详图

huangping059 发表于2014-6-19 1467人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

预埋板应在主梁施工时预埋，顶面与梁面齐平。各构件间的连接均采用焊接。检修栏杆各管材采用不锈钢……共计1张

13米空心板桥支座布置及锚栓构造图

379709654 发表于2014-6-19 1951人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1号钢筋为锚栓，锚栓外露部分表面涂红丹两道，以防锈蚀。上部构件就位后，插入锚栓，锚栓孔浇筑混凝土……含立面、大样、工程数量表……共计1张

花瓶形桥墩墩身及基础一般构造图

huangping059 发表于2014-6-18 4787人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桥梁荷载：城－A级，公路I级，人群荷载按《城市桥梁设计荷载标准》（CJJ77-98）采用。车行道宽度：2×（0.5防撞墙+0.5路缘带+3.5×2+3.75×2+0.5路缘带+1.5检修道）。桥墩：花瓶形。　　地面标高：12.868（m）；承台顶标高 E2（...

水泥混凝土路面接缝布置及构造图CAD

彼岸的追忆发表于2014-6-17 8748人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

图纸含水泥混凝土路面接缝布置图、胀缝构造、纵缝构造、密封条大样图、缩缝构造、填缝材料说明、施工缝构造、施工缝传力杆支架构造、胀缝传力杆支架构造、一条胀缝或施工缝传力杆工程数量表、一条胀缝传力杆支架钢筋数量表、一条...

水泥混凝土路面横断面设计图

彼岸的追忆发表于2014-6-17 2989人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

注：　　1、图中尺寸均以厘米计。　　2、隔水层采用5cm厚水泥防水砂浆找平层加二布三油　　防水层，“布”采用钢纤维玻璃网格布，“油” 　　采用氯丁乳胶沥青。　　……共计1张

7x20m预应力混凝土空心板桥型总体布置节点详图设计

xuexuedd 发表于2011-10-11 553人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

技术指标　　1.设计荷载：汽车-20级，挂车-100. 　　2.路基宽度12m 　　设计要点　　1.本图采用公路预应力混凝土斜交简支梁（板）桥计算程序进行内力计算和配筋设计。　　2.本图采用简支板背墙桥面连续结构。　　3.运营状态...

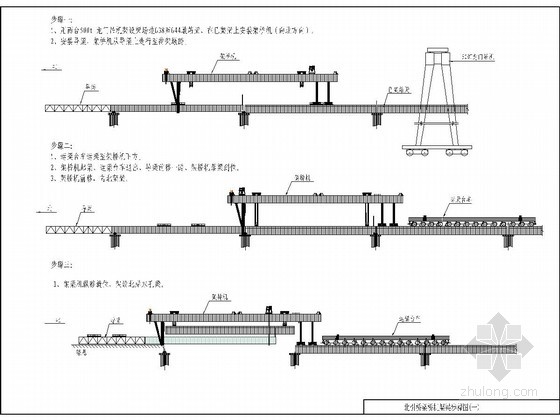

架桥机架设32m箱梁步骤图

meimei90 发表于2014-6-13 4026人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

步骤一：　　1、用两台500t 龙门吊机架设梁场边墩箱梁，在已架梁上安装架桥机（向北方向）。　　2、安装导梁，架桥机从导梁上走行至待架墩跨。　　步骤二：　　1、运梁台车运梁至架桥机下方。　　2、架桥机起梁、运梁台车退...

松山某市政道路照明招标图纸

高业市政发表于2008-3-17 1572人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

共有各项照明图纸50张

公路标准路段护栏布设图

meimei90 发表于2014-6-11 1309人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

图纸包括：每延公里标准型护栏材料数量表、每公里加强型护栏材料数量表、立面图、平面图、土路肩内侧边缘线……共计1张

公路工程护柱设计图

meimei90 发表于2014-6-11 3391人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1.本图尺寸除钢筋直径以mm计，余均以cm计。　　2.护柱采用C25混凝土预制。　　3.护柱每2m设置一根,表面涂以20cm红白相间的反光漆。　　4.图中B为路基宽度。　　图纸含：一根护柱工程数量表、立面平面断面配筋图　　……共计...

便线式制梁场平面布置图

sdeoxia 发表于2014-6-9 1345人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

含运梁道、装梁区、存梁台座、制梁台座、工作区、场内道、办公区、宿舍区、材料库、试验室、预制区等　　……共计1张

提升式制梁场平面布置图

sdeoxia 发表于2014-6-9 1288人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

500T提梁机位置、存梁台座、制梁台座、工作区、场内道、办公区、宿舍区、材料库、试验室、预制区、清水池区等　　……共计1张

斜拉桥主塔横梁支架搭设总图

chenzebin陈发表于2012-8-31 1233人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

说明：　　1、塔吊为135t.m，0#块塔根部分砼浇筑后，移至块上安装，使用总时间为24个月；　　2、横梁施工使用万能杆件支架，中设横撑两道，需万能杆件60（全桥共120T)，使用时间为6个月；　　3、塔吊总高度比塔高7m，在塔吊安...

水泥混凝土路面设计图

quququ 发表于2005-8-19 8828人浏览 3人跟帖等级: 来自:路桥节点详图来自电脑版

7米道路标准横断面 4.5米道路标准横断面 9米道路标准横断面 4.0米道路标准横断面人行道铺砌横断面图停车场铺砌横断面图立道牙大样图人行道道牙大样图缩缝大样图踏步详图路面接缝布置
