海城市某医院采暖施工图

7411 发表于2009-5-6 1886人浏览等级: 来自:建筑暖通施工图来自电脑版

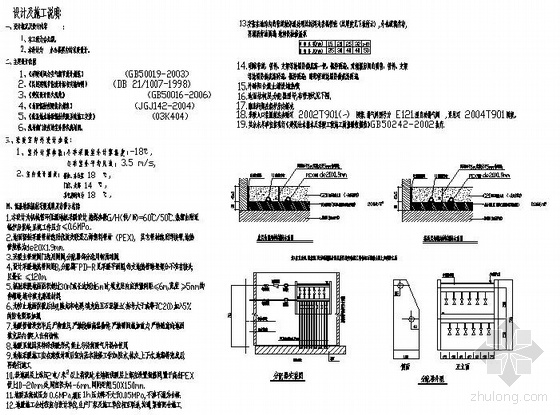

本设计为海城市XX镇医院楼内的采暖设计。采用机械循环低温地板采暖设计。供回水温度为60/50摄氏度，管材采用交联聚乙烯塑料管材。

冷水机组机房3d图

lhzh121 发表于2009-5-5 5540人浏览等级: 来自:建筑暖通施工图来自电脑版

某冷水机组制冷机房的3d图（dwg格式的），非常直观

常熟某食品厂空调制冷图

xuxiangliang 发表于2009-5-5 2391人浏览等级: 来自:建筑暖通施工图来自电脑版

设计内容:MS车间内的灌装室、加工室的净化空调；产品整理间、包装室、加工准备室、分析室、车间办公室等辅房的舒适性空调;车间的通风排气、车间办公室及走廊的排烟设计及冷库A、冷库E、冷库F的制冷设计. 　　

某药厂综合制剂车间净化空调施工图

7411 发表于2009-5-5 3394人浏览等级: 来自:建筑暖通施工图来自电脑版

某药厂综合制剂车间净化空调全套施工图　　空调系统分为：JK-1为酊水车间洁净区净化空调；K-1为酊水车间舒适区空调；JK-2为栓剂车间洁净区净化空调；K-2为栓剂车间舒适区空调；JK-3为固体制剂车间洁净区净化空调；K-3为固体制剂...

某县政务中心水源热泵空调系统施工图

7411 发表于2009-5-5 4091人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为XX县政务中心大楼暖通工程,建筑面积约为23500m(夏季空调面积19500m ) ,建筑高度为42m.本工程夏季空调采用风机盘管系统(根据甲方要求不设新风系统）,冷源由设在地下室内的水源热泵机组提供,冷煤供回水温度为7/12 C。本工...

某4000平医院散热器采暖施工图

7411 发表于2009-5-5 1982人浏览等级: 来自:建筑暖通施工图来自电脑版

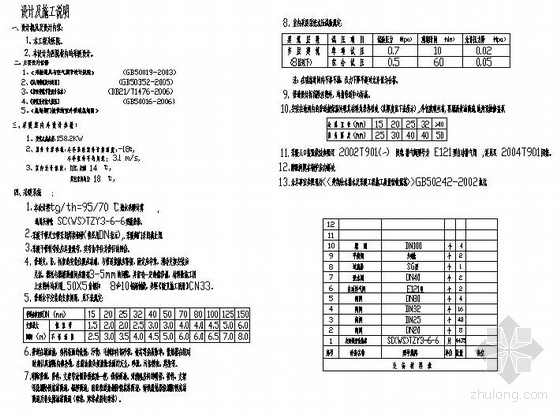

本设计按tg/th=95/70 C热水采暖计算，选用灰铸铁 SC(WS)TZY3-6-6型散热器。采暖干管及立管采用焊接钢管(管径用DN表示),.采暖阀门采用截止阀.

某4000平办公楼地热采暖施工图

landerman 发表于2009-5-5 2206人浏览等级: 来自:建筑暖通施工图来自电脑版

某四层的办公楼地板辐射采暖施工图，包括：采暖设计说明、一层采暖平面图、二层采暖平面图、三层采暖平面图、四层采暖平面图、采暖系统轴测图等。

山东某医院动物实验室净化空调设计施工图

wxxhyhm 发表于2009-5-4 3827人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程中检验室及动物实验室及动物养殖部分气体污染物为人、动物新陈代谢物及试剂类药品的挥发成分等，主要有：氨（NH3）、细菌病毒、胺类化合物、硫化氢等。拟采用高能离子空气净化系统处理异味气体。　　送风系统： BENTAX...

广州某购物中心空调设计图

wxxhyhm 发表于2009-5-4 2015人浏览等级: 来自:建筑暖通施工图来自电脑版

广州"XXXX"购物中心-OBI商场，总建筑面积约12,500m。广州"XXXX"购物中心-北区商场，总建筑面积约37,500m。本工程按建筑用途和甲方要求，OBI商场设一独立的中央空调系统,其余为另一独立的中央空调系统.大开间的商场及公共通道采用...

某生活区空调系统图

hengfeiyan 发表于2009-5-4 1512人浏览等级: 来自:建筑暖通施工图来自电脑版

某生活区空调系统图

新疆某地区国税局办公楼暖通空调施工图

shengang782 发表于2009-4-30 3099人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程为XX地区国税局办公楼，建筑为框剪结构六层、带一层地下室，建筑总面积 7504.83m，建筑高度26.90m。设计内容：建筑室内空调新风、水系统，地下室制冷机房及防排烟系统。　　本工程除地下室和卫生间冬季用散热器采暖外，余...

北京某别墅区户型A暖通空调施工图

duliqiangn 发表于2009-4-30 4119人浏览等级: 来自:建筑暖通施工图来自电脑版

内容介绍　　1、本空调系统夏季冷源由室外风冷冷水机组提供空调冷水，冬季热源由壁挂炉提供热水经由热交换器提供空调热水。2、空调系统设计末端采用风机盘管加新风系统。3、本工程采用中央吸尘系统。吸尘主机置于设备间内，需清...

办公楼多联机空调图

83line 发表于2009-4-28 2698人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸包含七层空调平面图。立面图及剖面图！

某商业中心通风图

83line 发表于2009-4-28 1381人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸为某商业中心通风图，地下一层，地上四层，图纸设计说明一份。

住宅户式中央空调设计图纸

83line 发表于2009-4-28 2110人浏览等级: 来自:建筑暖通施工图来自电脑版

图纸为某住宅单元的户式中央空调平面图。

景德镇某宾馆空调施工图

刘飞990624 发表于2009-4-28 1454人浏览等级: 来自:建筑暖通施工图来自电脑版

景德镇某宾馆空调的空调布置和控制施工图纸

武汉一小区首层风管机图纸

xuchangyang 发表于2009-4-28 2642人浏览等级: 来自:建筑暖通施工图来自电脑版

关于小区各栋楼首层电梯大堂空调定位及施工图

某国际花园1号楼采暖图

WJ83326288 发表于2009-4-28 797人浏览等级: 来自:建筑暖通施工图来自电脑版

某国际花园1号楼采暖图，包括各层设计平面图以及管井大样图等共7张。

某别墅VRV空调系统设计图

7411 发表于2009-4-28 2551人浏览等级: 来自:建筑暖通施工图来自电脑版

本工程采用变频多联（VRV）系统及分体式空调系统，系统划分如下：会所一、三层KT-1会所二、四层KT-2室外机置于屋面。本项目各房间室内机采用天花板内藏风管式。双层百叶侧送风或顶送。

广州市白云区某别墅多联机设计图

王东南发表于2009-4-27 2939人浏览等级: 来自:建筑暖通施工图来自电脑版

广州市白云区某别墅多联机设计图，包括地下一层至三层的空调平面图、空调机房剖面图以及冷媒配管系统示意图等共7张图。
