亲我是流氓    发表于2014-8-8    2536人浏览    1人跟帖    等级:  来自:路桥节点详图

图纸含行人横洞设计图、行人横洞封闭门、行人横洞电缆沟图、人横洞照明布置图。 　　说明：隧道为单向行驶双车道分离式隧道，设计行车速度改为100Km/h。设计时速：100km/h。隧道建筑限界：净宽：0.75+1.0+2×3.75+0.5+0.75=10.5...

最新回复：xhf0293  2014-8-8

luqiaohouqi    发表于2013-11-4    6975人浏览    3人跟帖    等级:  来自:路桥节点详图

材料：井盖盖板采用C30砼，普通硅酸盐水泥。 　　钢筋：为HPB235钢筋，fy=210N/mm^；为HRB335钢筋，fy=300N/mm^。 　　混凝土保护层厚度：均为30。 　　图中H1为道路路面层厚度，H2为道路基层厚度，H3为调整厚度度，其值应根据井...

最新回复：我是三峡人  2014-8-7

meimei90    发表于2014-7-24    3501人浏览    2人跟帖    等级:  来自:路桥节点详图

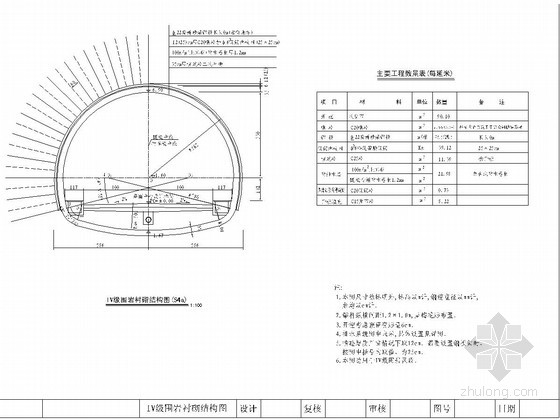

本图适用于出口端Ⅳ级围岩路段，暂考虑20m长度。锚杆成梅花型布置。管棚设计参数：钢管规格：热轧无缝钢管φ108mm,壁厚6mm,管节长3m，6m。管距：环向间距40cm。倾角：与路线纵坡夹角1～3°；方向：平行于路线中线。钢管施工误差...

最新回复：lj940286030  2014-8-1

tuxzhi    发表于2008-10-14    2433人浏览    2人跟帖    等级:  来自:路桥节点详图

缆索护栏施工节点构造详图2张

最新回复：河岸10公顷  2014-7-31

luqiaohouqi    发表于2013-6-9    8033人浏览    3人跟帖    等级:  来自:路桥节点详图

沥青路面与水泥混凝土路面接头大样 　　混凝土路面与沥青路面相接时应在沥青路面面层下埋设混凝土板。埋设的混凝土板与混凝土面板内设置直径为32mm、长60cm、间距40cm的拉杆。 　　路基边缘浆砌片石护肩与主线相同。 　　…… 　...

最新回复：yangjianjun_8  2014-7-30

姚飞鹏    发表于2014-7-28    3959人浏览    1人跟帖    等级:  来自:路桥节点详图

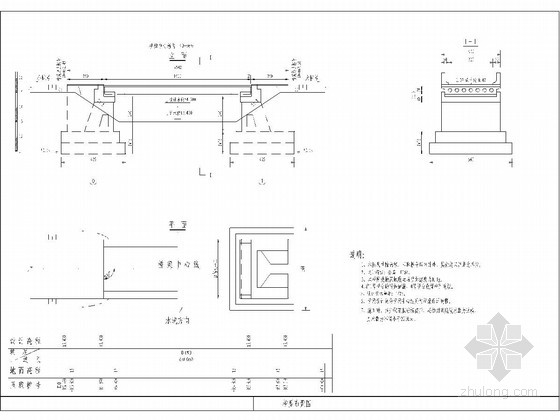

桥型布置图，设计荷载为公路二级，所处位置为的证动峰值加速度为0.1g，一个桥台设置伸缩缝，一个设置桥面连续，桥梁设计高为桥梁中心线处的桥梁设计高程。施工时，当开挖至基础标高后，必须对基地做承载力试验，其承载力不得小于...

最新回复：huanxiangjia  2014-7-28

luqiaohouqi    发表于2013-10-18    2516人浏览    2人跟帖    等级:  来自:路桥节点详图

市政道路改造工程路面结构端部大样图

最新回复：twtyrgb  2014-7-25

meimei90    发表于2014-7-25    2375人浏览    1人跟帖    等级:  来自:路桥节点详图

注： 　　 1.本图尺寸除标明外,标高以m计,钢筋直径以mm计,余均以cm计。 　　 2.锚杆纵横间距1.5×1.5m,呈梅花形布置，仅在必要时进行设置。开挖考虑预留变形量6cm。 　　 3.开挖考虑预留变形量3cm。 　　 4.喷砼厚度正常情况下取...

最新回复：xhf0293  2014-7-25

meimei90    发表于2014-7-25    2843人浏览    1人跟帖    等级:  来自:路桥节点详图

注: 　　1.本图尺寸除标高以m计,钢筋直径以mm计外, 　　 余均以cm计。 　　2.暗井兼做沉沙井。 　　3.暗井内表应用水泥砂浆抹平,排水管与暗井 　　 连接处应严格密封,以使其不漏水。 　　4.超挖部分用碎卵石填实。 　　5.中心水...

最新回复：xhf0293  2014-7-25

meimei90    发表于2014-7-24    3141人浏览    1人跟帖    等级:  来自:路桥节点详图

注: 　　 1.本图尺寸除钢筋直径以mm计外,余均以cm计。 　　 2.钢筋砼管采用离心成形,钢筋采用甲级冷拔 　　 低碳钢筋。 　　 3.根据实际中央暗井设置情况预制好调整管节, 　　 其构造参照75cm管节设置。 　　……图纸含中央排水...

最新回复：xhf0293  2014-7-24

meimei90    发表于2014-7-24    3536人浏览    1人跟帖    等级:  来自:路桥节点详图

注： 　　 1、本图尺寸除注明外，其余均以mm计。 　　 2、钢架由八个单元组成,每个单元由工字钢,连接板 　　 焊接成型,单元间以螺栓连接。接头处焊缝宽度： 　　 翼缘9mm，腹板6mm。 　　 3、工字钢架用钢量及半径尺寸均按中心线...

最新回复：xhf0293  2014-7-24

dable2005    发表于2014-7-24    1622人浏览    1人跟帖    等级:  来自:路桥节点详图

包括风机加固平面图，风机加固立面图，角钢拉杆与M1连接详图，M1详图。角钢拉杆与风机连接位置有现场确定；角钢拉杆与风机连接应采用焊接连接，焊接应采用三面围焊，焊缝高度由风机连接板厚度确定，但不应小于6mm；M1与隧道顶部...

最新回复：huanxiangjia  2014-7-24

helicopte2    发表于2014-7-23    1712人浏览    1人跟帖    等级:  来自:路桥节点详图

结构迎水面防水卷材采用外防外铺做法，中埋式钢边橡胶止水带宽度为350mm，厚度为10mm,外贴式橡胶止水，宽度为350mm,厚度为8mm,遇水膨胀止水带应具有缓胀性能，7d的净膨胀率不宜大于最终膨胀率的60%，最终膨胀率宜大于20%。坡道结...

最新回复：huanxiangjia  2014-7-23

蔚蓝天空远    发表于2014-6-25    2300人浏览    2人跟帖    等级:  来自:路桥节点详图

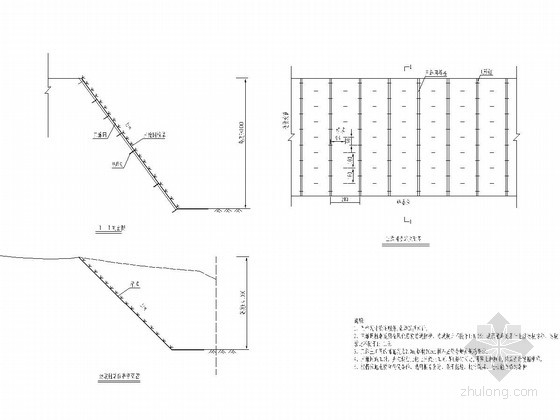

说明: 　　1、图中尺寸除注明外,余均以厘米计。 　　2、三维网植草适用全风化岩质边坡防护，边坡坡比不陡于1:0.75；坡面植草适用于土质边坡防护，边坡坡比不陡于1：1.0。 　　3、三维土工网的幅宽度为2.0m,搭接20cm;材料应符合相...

最新回复：zmjsogo  2014-7-23

xuexuedd    发表于2012-1-10    2415人浏览    2人跟帖    等级:  来自:路桥节点详图

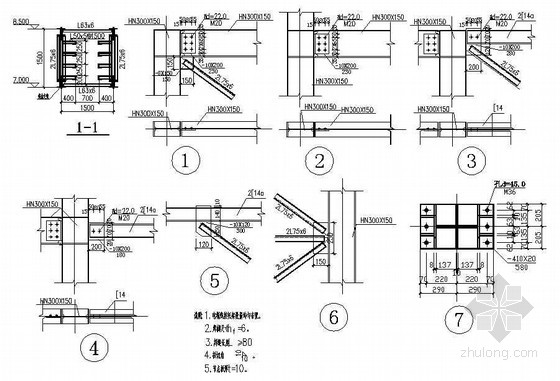

钢结构电缆桁架桥节点详图

最新回复：jbmjbm123456  2014-7-23

dingjinzhong    发表于2008-10-20    3435人浏览    3人跟帖    等级:  来自:路桥节点详图

路基防护施工图 　　1、预应力锚索结构设计图. 　　2、预应力锚索安装图. 　　3、预应力锚杆安装图. 　　4、旋喷桩或夯扩桩处理平面布置示意图. 　　5、土工格栅铺设示意图 　　6、土工格栅喷播植草护坡 　　7、梯段爆破设计示意...

最新回复：dingyuejia  2014-7-18

lisigong123    发表于2011-11-10    2371人浏览    2人跟帖    等级:  来自:路桥节点详图

高架桥通用构造桥面伸缩缝一般构造节点详图

最新回复：rosa102102  2014-7-16

miaoxueyong    发表于2014-7-16    1761人浏览    1人跟帖    等级:  来自:路桥节点详图

说明： 　　根据公路管理部门要求，在施工区域设置标识标牌，确保行车安全。 　　前方200m处设“前方铁路施工车辆慢行”标志； 　　前方150m处设“限速60公里/小时“标志； 　　前方100m处设“限速40公里/小时”标志； 　　前方...

最新回复：xhf0293  2014-7-16

WWX81429    发表于2013-11-12    5934人浏览    1人跟帖    等级:  来自:路桥节点详图

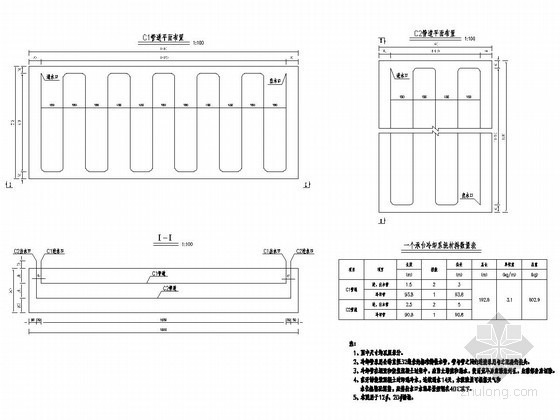

冷却管采用公称直径32毫米的标准铸铁水管，管与管之间的连接采用与之配套的接头。 　　冷却管在埋设和浇筑混凝土过程中，应防止堵塞和漏水，使用完毕后应灌浆封孔，出露部分应切除。 　　在开始浇筑混凝土时即通冷水，连续通水1...
