1    发表于2014-5-15    21136人浏览    1人跟帖    等级:  来自:路桥节点详图

1.本图尺寸均以厘米计。 　　2.人行横道线为白色平行粗实线（斑马线）。 　　3.信号灯控制路口的人行横道线，可不划斑马线，而采用两条平行粗实线划出人行横道线的范围。 　　4.路段上设置人行横道线的距离应大于150米。 　　5....

最新回复：xhf0293  2014-5-15

luqiaohouqi    发表于2013-10-20    2391人浏览    1人跟帖    等级:  来自:路桥节点详图

1, 栏杆石料为乐清青石,有节理不能用,接头均用榫接,并用环氧砂浆嵌缝.嵌缝砂浆颜色要与石料颜色相同,安装时及时将栏杆冲洗干净. 　　2, 凸面线条部分采用三面剁斧,凹面(影点部位)采用点凿,扶手与柱顶部分用三面剁斧. 　　3, 由于...

最新回复：shineqi  2014-5-12

sdeoxia    发表于2014-5-9    6224人浏览    1人跟帖    等级:  来自:路桥节点详图

1、图中尺寸均以毫米计。 　　2、八字墙墙体及洞口帽石采用M10砂浆砌MU30块石，1:2水泥砂浆勾缝，铺底材料为M10砂浆砌MU30片石。 　　3、涵洞与八字墙相接处设一道变形缝，缝宽20mm，缝内嵌沥青麻絮。 　　4、基础应置于碾压密实...

最新回复：xhf0293  2014-5-9

sdeoxia    发表于2014-5-9    2976人浏览    1人跟帖    等级:  来自:路桥节点详图

1.图中尺寸单位为厘米。 　　2.本图用于路口及路段人行横道处设置残疾人通道（缘石坡道）的情况，供以手摇三轮车及轮椅为工具的残疾人通过。 　　3.三面坡缘石坡道适用于无设施带或绿化带处的人行道，人行道与缘石间有设施带或绿...

最新回复：xhf0293  2014-5-9

sdeoxia    发表于2014-5-9    3689人浏览    1人跟帖    等级:  来自:路桥节点详图

1.图中尺寸均以厘米计. 　　 2.半填半挖路基的挖方幅应在路槽下超挖80cm后再回填,以减小路基横向不均匀沉降. 　　 3.当原地面线与路槽底部交于填方右半幅内时,按横断面A中所示处理,反之按横断面B中所示处理. 　　 4.路线纵断面上...

最新回复：xhf0293  2014-5-9

123456ha    发表于2014-5-7    2457人浏览    1人跟帖    等级:  来自:路桥节点详图

上部结构采用3×20 m的预应力钢筋混凝土空心板，下部结构桥台采用桩接盖梁形式，桥墩采用桩柱式。桥长为68.08 m，桥宽为12.0m。 　　【技术标准】 　　1．荷载等级：公路-Ⅱ级。 　　2．桥面宽度：0.50 m（防撞护栏）+11.0 m（车...

最新回复：snow909  2014-5-7

123456ha    发表于2014-5-6    13480人浏览    1人跟帖    等级:  来自:路桥节点详图

1、图中尺寸除钢筋直径以mm计，余均以cm为单位。 　　2、N10耳墙绑扎短钢筋布置见侧面图。 　　3、本土适用于0、3号桥台。 　　4、伸缩缝预留槽混凝土待伸缩缝安装完毕后再浇筑，施工背墙时注意预埋伸缩缝钢筋。 　　…… 　　共...

最新回复：snow909  2014-5-6

123456ha    发表于2014-5-6    4072人浏览    1人跟帖    等级:  来自:路桥节点详图

封锚端钢筋布置大样图，尺寸均以mm计。共1张，2011年编制。

最新回复：snow909  2014-5-6

123456ha    发表于2014-5-6    4456人浏览    1人跟帖    等级:  来自:路桥节点详图

1、本图尺寸均以mm计。 　　2、预应力钢束曲线竖向坐标值为钢束重心至板底距离。 　　3、所有预应力束张拉端均已计入600mm的预留工作长度。 　　4、延伸量均为两端张拉时的单端延伸量。 　　5、束孔定位钢筋按每0.5m计列一道，a...

最新回复：snow909  2014-5-6

123456ha    发表于2014-5-6    7830人浏览    1人跟帖    等级:  来自:路桥节点详图

1、本图尺寸均以mm计。 　　2、铰缝施工中钢筋N1、N2先绑成骨架后整体放入铰缝内，并与预制板钢筋N10(应平弯)绑扎于一起。 　　3、预制空心板顶面拉毛，锚固端面和铰缝面凿毛成凹凸不小于6mm的粗糙面，以利于新旧混凝土良好结合...

最新回复：snow909  2014-5-6

dmh1979dmh    发表于2011-6-30    1927人浏览    2人跟帖    等级:  来自:路桥节点详图

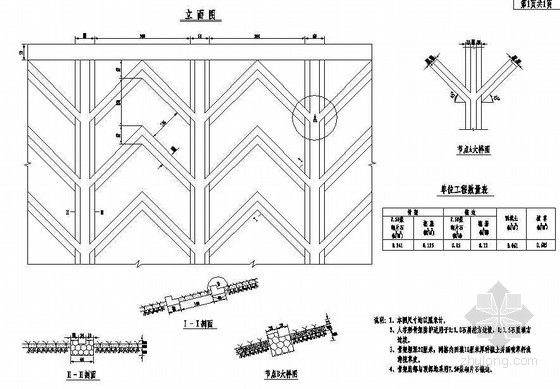

路桥交通安全防护工程人字形骨架防护构造图纸 　　

最新回复：ltw2000001  2014-5-5

xuexuedd    发表于2011-9-29    1490人浏览    2人跟帖    等级:  来自:路桥节点详图

1.钢筋混凝土板拱,计算跨径L=20.0m，桥宽B=10.0m; 　　2.桥型:上部结构采用钢筋混凝土板拱.主拱圈高度为60cm,失跨比1:8,主拱圈采用圆弧线.下部结构为群桩基础,钻孔灌注桩,桩径φ100cm; 　　3.设计荷载：人群：4.5KN /平方米;

最新回复：ssg1007  2014-4-28

zhu19881208    发表于2014-4-23    1214人浏览    1人跟帖    等级:  来自:路桥节点详图

32米工梁模板制作全套图，包含材料用量。 　　…… 　　共计11张。

最新回复：gaopei720  2014-4-23

123456ha    发表于2014-4-20    1046人浏览    1人跟帖    等级:  来自:路桥节点详图

说明： 　　 1、图中尺寸均以厘米计。 　　 2、墩身设连接构件与军用墩相连， 　　以保证军用墩的稳定性。 　　 3、墩旁膺架基础采用明挖扩大基础。 　　

最新回复：snow909  2014-4-20

snow909    发表于2014-4-20    697人浏览    1人跟帖    等级:  来自:路桥节点详图

说明： 　　1.本图尺寸以厘米计。 　　2.墩台身预埋构件与六五式军用墩连接，以减少基础不均匀沉陷造成的影响。 　　3.每孔用钢量252t

最新回复：snow909  2014-4-20

123456ha    发表于2014-4-20    2311人浏览    1人跟帖    等级:  来自:路桥节点详图

说明： 　　 1.本图尺寸以厘米计。 　　 2.中间跨用万能杆件支架跨越,箱梁底部的横坡与纵坡由不同高度垫块调整。 　　 3.边跨墩台间采用满堂门式支架进行施工，梁底横坡纵坡用垫块调整。 　　 4.本图适用于XXX（下行）大桥的支架...

最新回复：snow909  2014-4-20

123456ha    发表于2014-4-20    1087人浏览    1人跟帖    等级:  来自:路桥节点详图

说明: 　　 1、通道间支墩采用扣碗脚手架搭设。 　　 2、通道横梁采用工字钢梁。

最新回复：snow909  2014-4-20

123456ha    发表于2014-4-20    985人浏览    1人跟帖    等级:  来自:路桥节点详图

说明： 　　 1、图中尺寸均以厘米计。 　　 2、墩身设连接构件与军用墩相连， 　　以保证军用墩的稳定性。 　　 3、墩旁膺架基础采用明挖扩大基础。

最新回复：snow909  2014-4-20

123456ha    发表于2014-4-20    1603人浏览    1人跟帖    等级:  来自:路桥节点详图

跨铁路架梁临时支墩示意图

最新回复：snow909  2014-4-20

123456ha    发表于2014-4-20    1718人浏览    1人跟帖    等级:  来自:路桥节点详图

说明： 　　1.本图尺寸除注明者外均以厘米计. 　　2.本支架保证机动车道每幅有两车道通行,净空不低于4m. 　　3.工字钢间距1.5m，顶部应设置安全防护屏以免杂物落入公路范围.

最新回复：snow909  2014-4-20
