地面悬臂式标志杆(L杆）结构设计图CAD

saloloo 发表于2014-1-20 7087人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

标志板与横梁采用抱箍连接，标志板的每根滑槽与横臂相交处均设置抱箍，抱箍详细尺寸见《抱箍连接件设计图》。　　地脚螺栓采用45#钢制作，连接螺栓、螺母、垫圈均采用高强度部件，高强螺栓连接副采用8.8级，　　其应符合GB/T ...

铁路工程承台模板设计图

aigougou777 发表于2008-7-3 3558人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

一、设计说明　　本设计以结构合理、造价低廉为原则，满足使用、吊装和运输要求。　　二、设计计算内容　　1.模板材料选择　　模板面板采用6mm厚钢板，面板边缘焊接∟50×6mm；竖肋采用普通[6.3，横向间距350mm，与面板焊接...

山区公路路基横断面CAD设计详图（190张）

luqiaohouqi 发表于2013-9-13 4764人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

图纸标注：　　挖方深　　设计高程　　路基宽　　边距　　填方面积　　挖方面积

高速铁路某标段制梁场顶板钢筋绑扎台座及胎具布置节点详...

swenhui 发表于2011-10-24 2174人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

根据地勘报告可知，梁场地貌单元属山前冲洪积倾斜平原，地形东高西低、北高南低，局部呈台阶状，地面标高一般在129.85～133.72m，最大高差为3.87m。勘察期间地下水水位埋深7.50～8.00m。地质分层如下：第1层为粉质粘土：黄褐色，...

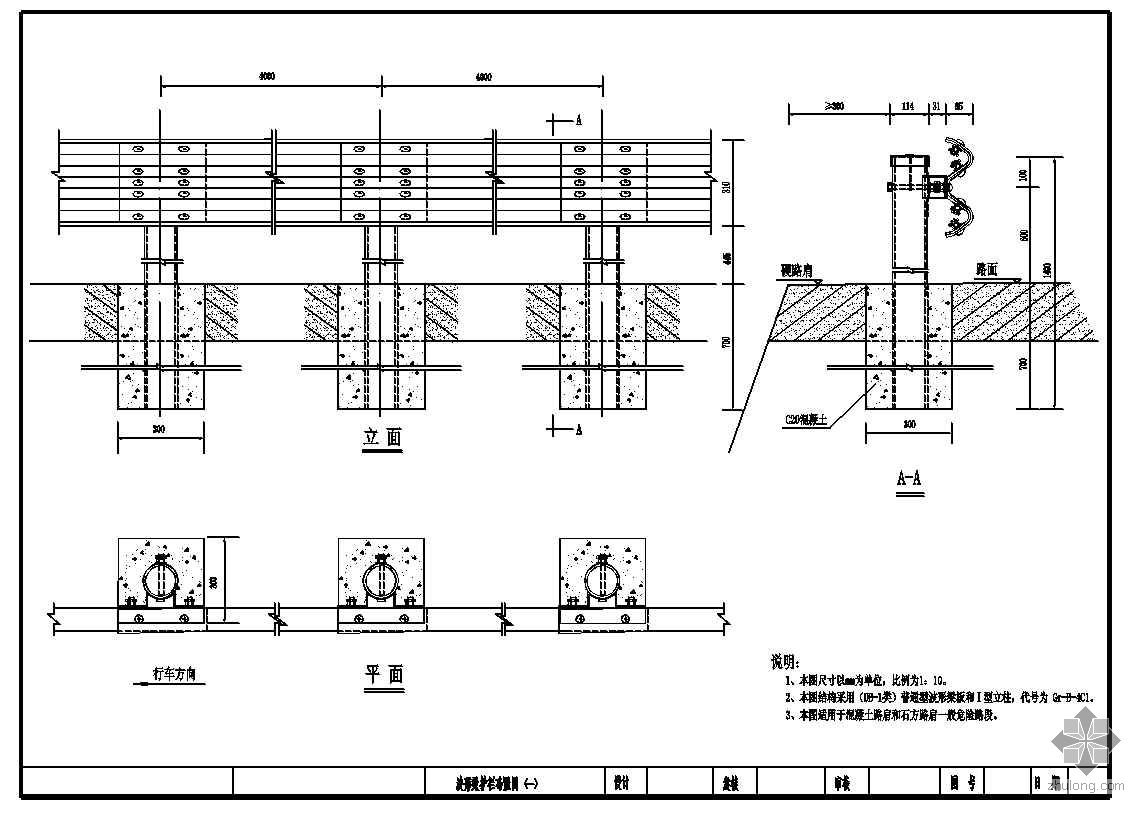

波形梁护栏布置图

xzliem 发表于2010-7-28 4290人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

埋入式波形梁护栏标准断面。

隧道出口段遮光棚设计图

meimei90 发表于2014-5-26 4000人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

本图尺寸除里程及标高以m计，桩径和钢管截面尺寸以mm计外，余均以cm计。　　端墙顶面高出地面50cm。　　地基承载力≥250KPa。　　H取值范围为7.40～8.14m。　　拱形梁及纵梁为200×100×5矩形钢管，外部杆件为Φ83钢管，内部...

跨湘江大桥工程施工总体平面布置图

xuezhijun 发表于2014-5-23 1739人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1、本图为示意图　　2、北岸施工场占地面积约9800m2 　　3、南岸施工场占地面积约5000m2 　　4、拌和场占地面积约5400m2 　　5、预制场占地面积约7200m2 　　……共计一张，设计于2013年　　

跨河大桥工程高架码头及人行钢栈桥布置图

xuezhijun 发表于2014-5-23 1656人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

高架码头图单位除注明外余均以m计.D63cm钢管桩用60t振动锤打入河床中，单桩承载力P>50吨。根据工艺要求，高架码头主要承载25吨吊车，堆放部分工程材料。高架码头贝雷架每6米设置1道剪刀撑，横向工32与贝雷架设置φ16圆钢骑马螺杆...

桥梁桩基起算深度示意图

sdeoxia 发表于2014-5-22 1666人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

如果施工时实际地质情况与钻孔出入，应及时反映，采取相应措施。图中桩基嵌岩有效深度H根据计算确定。中风化新鲜岩层顶面需根据现场挖孔（钻孔）情况确定。设计时假设岩层顶面与地面线平行，施工时必须根据实际地层情况重新确定...

重力式桥台桩基钢筋布置及桩基检测管构造图（桩基直径2...

meimei90 发表于2014-5-21 4420人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

桩基配重力式桥台，钻孔灌注桩（基础嵌入基岩内）。台身高度为10.7m，台身与桩基间设有承台。按摩擦桩进行设计。桥台桩基直径为2.0m。　　图中尺寸均以毫米为单位。声测管接头及底部应密封好，顶部用木塞封闭，防止砂浆、杂物堵...

隧道景观绿化设计图

meimei90 发表于2014-5-19 1195人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

植物配置名录:刺槐、黑松、孝顺竹、凤尾兰、红叶李、花石榴、金叶女贞、杜鹃、月月桂、草皮等。　　……共计2张

超大盖梁施工支架体系图

59586046yzj 发表于2010-7-22 2898人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

施工中难免遇到异形结构，这里提供了长达40m以上的高速公路大盖梁，独立双墩柱，跨度在30m，支架体系质量要求高，上跨另外高速公路，安全是主要的，上传，供大家探讨参考使用

桥梁上部构造标准横断面图(整体式路基分离式路基)

214686033 发表于2014-5-17 8420人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

上部构造标准横断面图(整体式路基) 　　上部构造标准横断面图 (分离式路基) 　　…… 　　共2张

桥面现浇层加强钢筋布置图

214686033 发表于2014-5-17 2012人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

附注：　　1、本图尺寸除钢筋直径已毫米计外，余均以厘米为单位。　　2、伸缩缝处的桥面现浇层加强钢筋若与伸缩缝预埋件有干扰时,可适当调整桥面现浇层加强钢筋间距。　　3、本图所示钢筋与桥面现浇层钢筋绑扎在一起。　　4...

桥面现浇层钢筋布置大样图

214686033 发表于2014-5-17 3819人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

注：　　1、本图尺寸除钢筋直径以毫米计外，余均以厘米计。　　2、在浇筑桥面现浇层混凝土前，必须保证预制梁顶面混凝土拉毛并清洗干净。　　3、浇筑桥面现浇层混凝土时，注意预埋伸缩缝预埋件。　　4、N2、N3钢筋在墩顶处应...

梁端封锚加强钢筋网布置大样图

214686033 发表于2014-5-17 3838人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1、本图钢筋直径以毫米计，尺寸以厘米计。　　2、本图所示钢筋若与预应力管道干扰时,可适当挪动图中钢筋。　　3、预制T梁时注意设置梁底预埋钢板。　　4、本图按桥面连续端绘制梁端锚下加强钢筋，设伸缩缝梁端与此相同，但伸...

简支T梁桥面连续缝加强钢筋布置大样图

214686033 发表于2014-5-17 3052人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

1、图中尺寸钢筋直径以毫米计，其余以厘米计。　　2、施工方法如下，仅供参考：　　（1）沿板顶在布置连续钢筋范围喷刷两遍沥青后，铺一层白色塑料薄膜。　　（2）绑扎连续缝加强钢筋，须注意上层加强钢筋应与桥面现浇层钢筋...

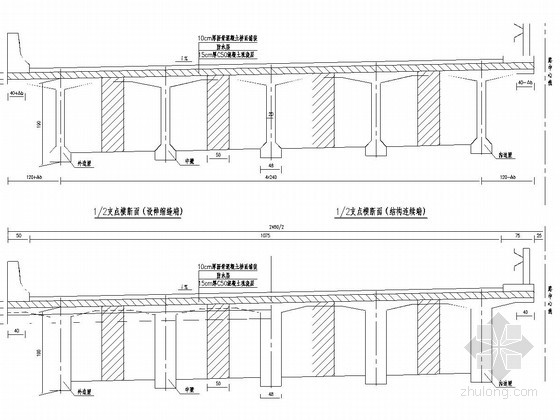

互通主线高架桥连续箱梁普通钢筋构造节点详图设计精

lisigong123 发表于2011-11-8 1641人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

2、技术标准：　　设计荷载：公路-Ⅰ级; 　　地震：地震动峰值加速度0.10g，地震动反应特征周期为0.35s。　　3、本桥平面位于直线、圆曲线及缓和曲线上，立面图按桥梁设计线展开。　　4、本桥上部结构采用现浇连续箱梁、25...

铁路路基支挡结构CAD节点大样图

luqiaohouqi 发表于2013-8-15 4549人浏览 2人跟帖等级: 来自:路桥节点详图来自电脑版

重力式路堤、路肩挡土墙设计图（1张）　　路堑挡土墙设计图（1张）　　桩板墙设置设计图（1张）　　护壁结构设计图(8张）　　横向端墙设计图（1张）　　墙背临时锚(网)喷支护设计图（3张）　　框架梁(预应力锚索)设计图（...

市政道路盲人道及残疾人坡道大样图

sdeoxia 发表于2014-5-15 11592人浏览 1人跟帖等级: 来自:路桥节点详图来自电脑版

盲人道：行进盲道与提示盲道的宽度为0.6m。颜色宜为中黄色。盲道应连续，中途不得有电线杆、拉线、树木等障碍物。设信号灯的交叉口应设置盲人过街音响设施。　　残疾人坡道：本图按国家建设部、民政部残疾人联合会专业标准规范...
